SCM1738ASA
- 2020-12-01 14:10:55
- 瑞雪飞舞
- 1942
- 最后编辑：shhuiqin 于 2023-03-16 10:17:24
内置高压MOS管功率开关的原边控制开关电源（PSR），采用PFM调频技术，提供精确的恒压/恒（CV/CC）控制环路，具有非常高的稳定性和平均效率。 集成高压启动，可以省去外围的启动电阻，可实现低损耗可靠启动。适用于8W输出功率，具有可调节线性补偿功能和内置峰值电流补偿功能。SOP-7无铅封装。

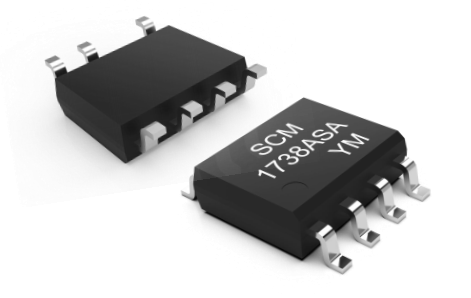

SCM1738ASA 电流型原边反馈
SCM1738ASA 内置高压MOS管功率开关的原边控制开关电源（PSR），采用PFM调频技术，提供精确的恒压/恒流（CV/CC）控制环路，具有非常高的稳定性和平均效率。
特点
▶ 原边控制模式
▶ 高精度恒流恒压控制
▶低启动电流
▶ 可调节输出电压电流
▶ 可调节线损补偿
▶内置650VMOSFET
▶ 内置高压启动
▶ 满足75mW待机标准
▶ 前沿消隐
▶ 无需补偿电容
▶ 过温保护
▶ VCC过压保护
▶ 输出过压保护
▶ 欠压锁定
▶ 逐周期限流
▶ 输出短路保护
▶ 过流保护
▶ 最大导通时间保护
功能描述
内置高压MOS管功率开关的原边控制开关电源（PSR），采用PFM调频技术，提供精确的恒压/恒流（CV/CC）控制环路，具有非常高的稳定性和平均效率。
集成高压启动，可以省去外围的启动电阻，可实现低损耗可靠启动。
适用于8W输出功率，具有可调节线性补偿功能和内置峰值电流补偿功能。
SOP-7无铅封装。
应用范围:
AC/DC 适配器
充电器
待机电源

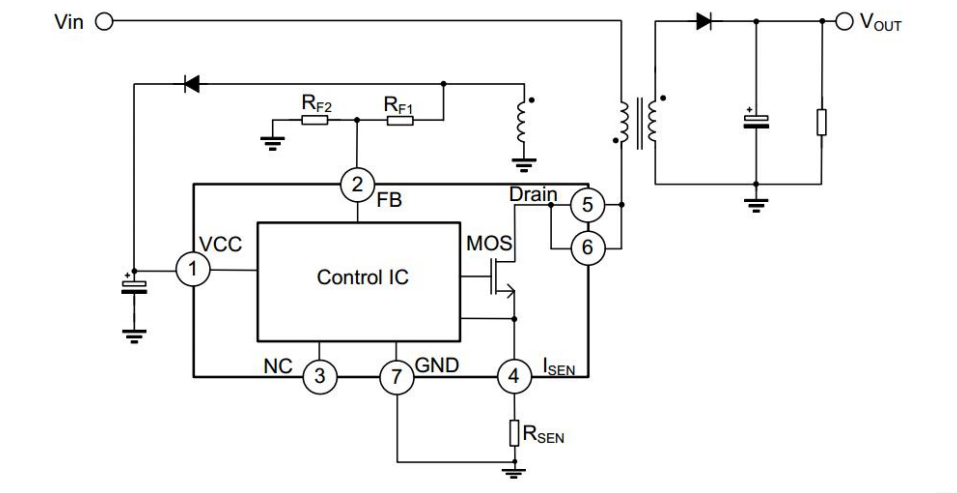

典型应用电路：
