SCM1102AMA
- 2019-04-15 16:17:42
- shhuiqin
- 2871
- 最后编辑：瑞雪飞舞 于 2023-09-20 10:12:34
状态：自2019年10月9日开始，暂停接单。
SCM1102A 高度集成PWM控制器
SCM1102A 是一款高度集成的电流型 PWM 控制器， 适用于隔离 DC-DC 变换器。特点
▶推荐使用功率：5~40W
▶最低芯片工作电压 4V
▶RI引脚可选抖频功能 ▶轻载时模拟降频， 接近空载时进入间歇模式
▶芯片最大工作频率可外部设置
▶内置斜坡补偿、环路补偿
▶每周期电流限制
▶VDD过压保护、欠压锁定
▶开环和输出短路保护
▶输入欠压保护
▶内置前馈补偿电路
▶内置软启动
功能描述
SCM1102A 是一款高度集成的电流型 PWM 控制器，适用于隔离 DC-DC 变换器。在 SCM1102A 内部， 芯片工作频率是经过修调的， 具有很高的精度， 并且可通过外接不同电阻改变其最大工作频率。在轻载时，芯片的工作频率会随着负载的减小而降低， 从而可使变换器在整个负载范围都维持高效率。在接近空载时，芯片还会进入间歇模式，极大地减小了待机功耗。 此外， 在 SCM1102A 内部还集成了一系列保护功能， 以提高系统的可靠性，包括：VDD欠压锁定（UVLO）、VDD 过压保护（OVP）、开环/输出短路/过载保护（OLP）、CS 引脚悬空保护、输入欠压保护。BOS 引脚外接电感到 VIN 同时外接二极管到 VDD，可实现芯片最低工作电压4V。
应用范围
DC-DC 隔离变换器

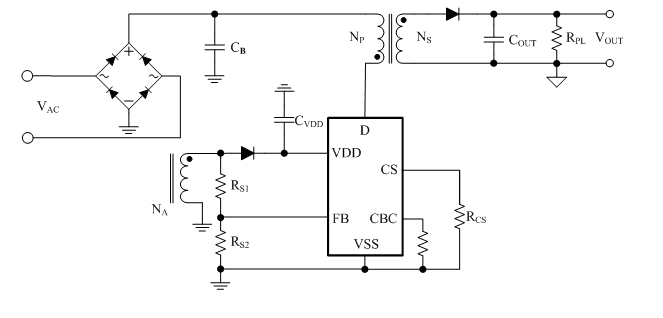

典型应用电路：
- SCM1102A.pdf 280 MD5
