SCM1301A
- 2020-06-01 11:20:52
- 瑞雪飞舞
- 2191
- 最后编辑：瑞雪飞舞 于 2023-09-20 10:12:34
SCM1301A是一款降压转换器芯片。该芯片具有4.5V~40V的宽输入电压范围，适用于从工业到汽车的各种应用。低至1.6μA的超低关断电流可大大延长电池寿命。工作频率固定在0.7MHz，从而允许使用小型外围器件，达到低输出纹波电压效果。内部集成软启动和补偿电路，减小外部器件数量。 SCM1301A输出电流可达1A，反馈电压为0.765V。具有过温保护、短路保护功能，采用TSOT23-6L封装（2.9mm × 1.6mm × 0.8mm）。
SCM1301A 高效宽输入范围1A降压转换器
SCM1301A 是一款降压转换器芯片。
特点
▶4.5V~40V宽输入电压，最高45V瞬态
▶0.7MHz开关频率
▶高效轻载省电模式
▶输出电流高达1A
▶内部补偿及内部软启动
▶过流及过温保护

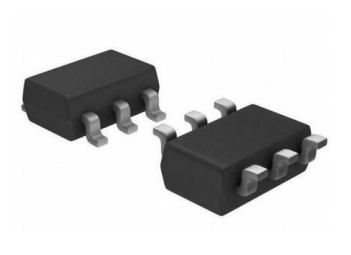

▶TSOT23-6L封装
功能描述
SCM1301A是一款降压转换器芯片。该芯片具有4.5V~40V的宽输入电压范围，适用于从工业到汽车的各种应用。低至1.6μA的超低关断电流可大大延长电池寿命。工作频率固定在0.7MHz，从而允许使用小型外围器件，达到低输出纹波电压效果。内部集成软启动和补偿电路，减小外部器件数量。
SCM1301A输出电流可达 1A，反馈电压为 0.765V。
具有过温保护、短路保护功能，采用TSOT23-6L封装（2.9mm × 1.6mm × 0.8mm） 。
应用范围
智能仪表
集电器
集线器
工业分布式电源

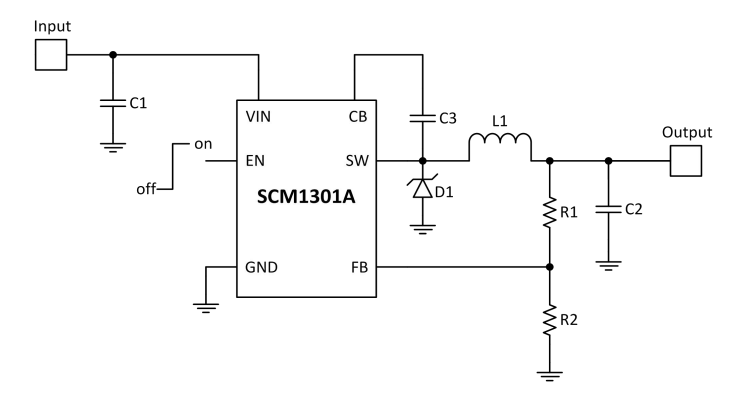

典型应用电路
