SCM1201ATA

2019-05-17 11:06:42
瑞雪飞舞
2628
最后编辑：瑞雪飞舞 于 2025-01-17 15:25:23

SCM1201A 定压推挽控制芯片

SCM1201A 是一款集成了功率 MOS 对管的推挽电源的控制器。



特点

▶ 输入引脚耐压高

▶内置功率 MOS 对管

▶高度对称驱动

▶内置软启动

▶输出短路保护

▶过温保护



功能描述

       SCM1201A 是一款集成了功率 MOS 对管的推挽电源的控制器。该芯片可在 4.5V 低输入电压下可正常工作，40V 高输入电压的冲击下也不会损坏。内部功率 MOS 管的驱动对称程度高，从而减小推挽拓扑的偏磁程度。该芯片还集成了三项提高可靠性的关键技术，第一是软启动功能，避免开机时大电流的冲击而损坏器件，并且保证在 CC 负载模式下带满载正常启动；第二是集成了输出短路保护，该保护一致性好，不受电源加工时参数偏差的影响，也不受高低温测试条件的影响；第三是过温保护，超出规定的温度范围时，芯片自动进入休眠状态，若温度再次降低到设定值时可自动恢复。



应用范围

DC-DC 隔离变换器

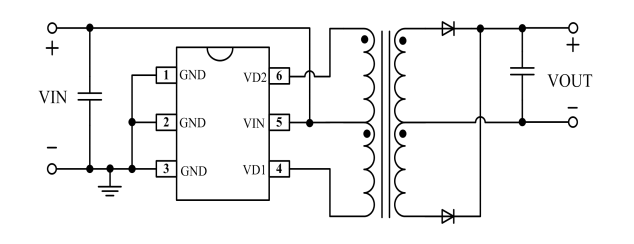

典型应用电路:
