SCM1101AMA
- 2019-04-15 16:17:42
- shhuiqin
- 3317
- 最后编辑：瑞雪飞舞 于 2023-09-20 10:12:34

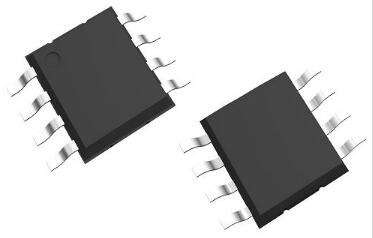

SCM1101A 高度集成PWM控制器
SCM1101A 是一款高度集成的电流模式 PWM 控制器， 适用于离线式 DC-DC 变换器。特点
▶推荐使用功率：5~40W
▶极低启动电流, TYP： 1uA
▶轻载时模拟降频， 接近空载时进入间歇模式 ▶芯片最大工作频率可外部设置,最高可达 480KHz
▶内置斜坡补偿,前馈补偿电路
▶每同期电流限制
▶RI 引脚短路保护
▶VDD 过压保护、 欠压锁定
▶内置过流保护时间
▶开环和输出短路保护
▶输入欠压保护
▶外置可调软启动
功能描述
SCM1101A 是一款高度集成的电流模式 PWM 控制器，适用于离线式 DC-DC 变换器。在 SCM1101A 内部，芯片工作频率是经过修调的，具有很高的精度，并且可通过外接不同电阻改变其最大工作频率。在轻载时，芯片的工作频率会随着负载的减小而降低，从而可使变换器在整
个负载范围都维持高效 率。在接近空载时，芯片还会进入间歇模式，极大地减小了待机功耗。
此外，在 SCM1101A 内部还集成了一系列保护功能，以提高系统的可靠性，包括：VDD 引脚欠压锁定（UVLO）、VDD 引脚过压保护（OVP）、软启动引脚 SS 悬空保护、开环/输出短路/过载保护（OLP）、CS 引脚悬空保护、RI 引脚短路保护、输入欠压保护。配合我司 SCM9603A 启动芯片，可以 尽一步减少器件数量，同时实现更低的启动电压阀值。
应用范围
离线式隔离电源
仪表电源
通信隔离式转换器

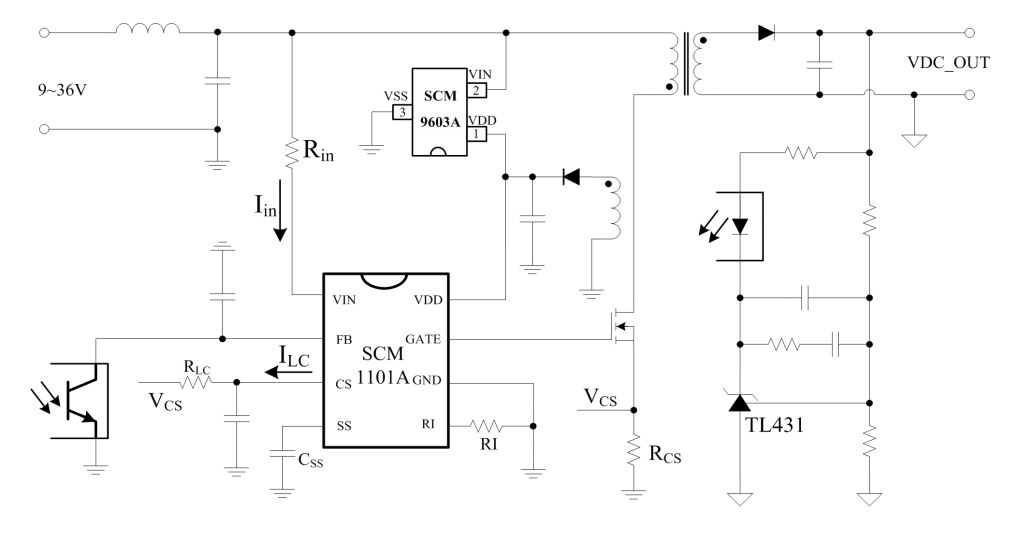

典型应用电路：
- SCM1101AMA.pdf 434 MD5
