SCM9601ATA
- 2019-04-15 16:20:06
- shhuiqin
- 2293
- 最后编辑：shhuiqin 于 2023-03-16 13:06:27
SCM9601A 超高压启动芯片
SCM9601A内置700V高压晶体管，能够在40VDC~700VDC的宽输入电压范围内工作。特点
▶超宽输入电压应用范围（40VDC~5000VDC)
▶启动电流大， 体积小， 利于低成本设计
▶可由 VDD 旁路电容外调的输出短路休息时间
▶VDD 电压充电限制
功能描述
SCM9601A 内置 700V 高压晶体管， 能够在 40VDC~700VDC 的宽输入电压范围内工作， 输出恒定的充电电流给开关电源控制器的旁路电容充电， 以启动控制器； 在控制器启动之后， 仍会给控制器持续供电一段时间， 有益于提高电源容性负载。
此外， SCM9601A 还可以与本司的 SCM9602A 配合使用， 将输入电压范围扩展到 40VDC~5000VDC。
SCM9601A 还能针对 VDD 旁路电容过小以及电源输出短路等故障情况,选择相应的保护方式， 避免以上故障毁坏控制器及系统。
应用范围
超宽压（40VDC-5000VDC）变换器

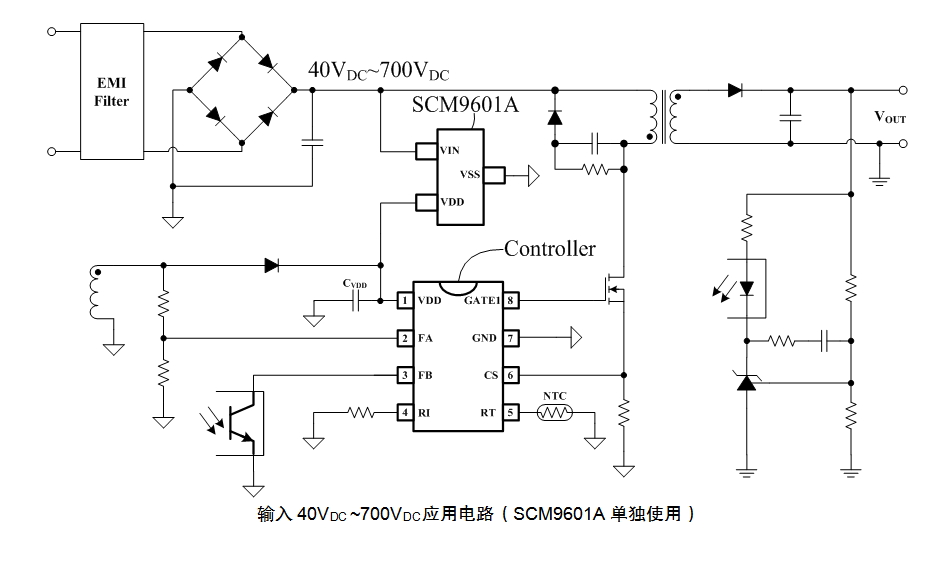

典型应用电路：
- SCM9601ATA.pdf 225 MD5
