SCM1733ASA
- 2020-05-29 15:55:20
- 瑞雪飞舞
- 2545
- 最后编辑：shhuiqin 于 2023-03-16 10:16:36
SCM1733ASA是应用于中小功率AC/DC反激式开关电源的高性能电流模式PWM控制器，内置高压功率 MOS，最大输出功率达20W，待机功耗低于75mW。 SCM1733ASA 具有极低的启动电流和工作电流，可实现低的损耗并保证可靠启动。SCM1733ASA满载工作时，PWM开关频率固定；降低负载后，进入绿色模式，开关频率降低；在空载和轻载时，进入间歇模式，以降低开关损耗。其先进的多种控制模式可以降低开关损耗并提高变换器转换效率。SCM1733ASA提供软启动控制以降低MOS应力、频率抖动控制以获得良好的 EMI、间歇模式频率高于22KHz无音频噪声，及多种自恢复保护，如VDD欠压锁（UVLO）、VDD 过压保护（OVP）、逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）。SCM1733ASA 提供 SOP-8 无铅封装。
SCM1733ASA 高性能电流模式PWM控制器
SCM1733ASA 是应用于中小功率AC/DC反激式开关电源的高性能电流模式 PWM控制器，内置高压功率MOS，最大输出功率达 20W，待机功耗低于 75mW。
特点
▶空载功耗小于75mW；
▶极低的启动电流和工作电流；
▶ 内置650V功率MOS；
▶ 65KHz的固定开关频率；
▶ 内置前沿消隐和斜坡补偿电路；
▶开机软启动降低MOS应力；
▶ 频率抖动降低EMI；
▶ 无音频噪声设计；
▶ VDD欠压锁定（UVLO）和过压保护（OVP）；
▶ 逐周期电流限制（OCP）；
▶ 过载保护（OLP）和过温保护（OTP）；
功能描述
SCM1733ASA是应用于中小功率AC/DC反激式开关电源的高性能电流模式 PWM控制器，内置高压功率MOS，最大输出功率达 20W，待机功耗低于 75mW。
SCM1733ASA具有极低的启动电流和工作电流，可实现低的损耗并保证可靠启动。
SCM1733ASA满载工作时，PWM开关频率固定；降低负载后，进入绿色模式，开关频率降低；在空载和轻载时，进入间歇模式，以降低开关损耗。其先进的多种控制模式可以降低开关损耗并提高变换器转换效率。
SCM1733ASA提供软启动控制以降低MOS 应力、频率抖动控制以获得良好的EMI、间歇模式频率高于22KHz无音频噪声，及多种自恢复保护，如VDD欠压锁定（UVLO）、VDD过压保护（OVP）、逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）。

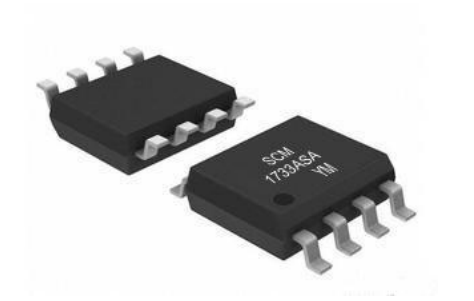

SCM1733ASA提供SOP-8无铅封装。
应用范围:
AC/DC 适配器
机顶盒电源
辅助电源
开放式开关电源

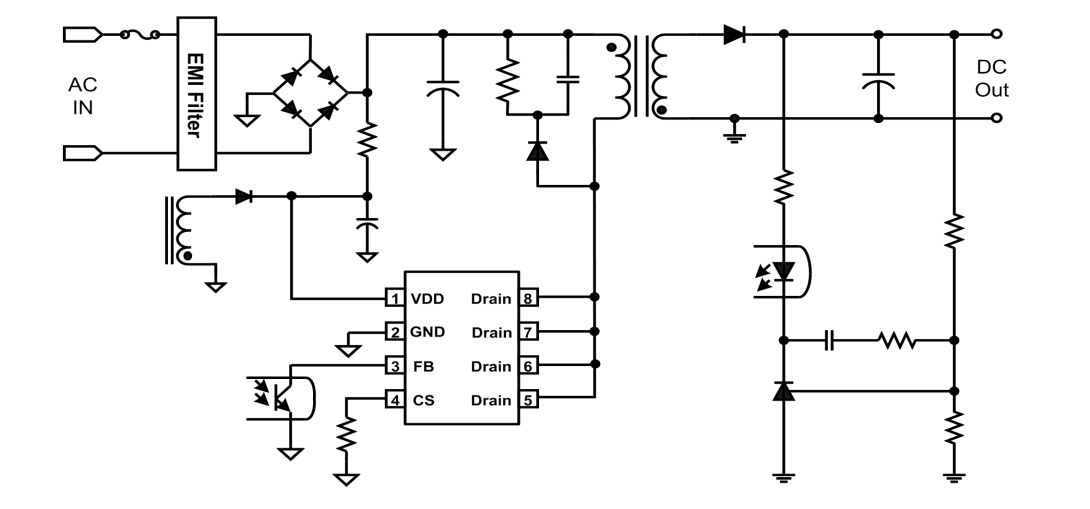

典型应用电路：
