SCM3402ASI
- 2019-10-16 10:13:57
- 瑞雪飞舞
- 1341
- 最后编辑：shhuiqin 于 2023-03-16 13:05:07
SCM3401A 半双工增强型收发器
SCM3401A是为RS-485总线网络设计的一款半双工增强型收发器，且完全符合TIA/EIA-485A标准。
特点
▶ 3.3V 电源供电，半双工
▶1/8 单位负载，允许最多 256个器件连接到总线
▶ 驱动器短路输出保护
▶ 过温保护功能
▶ 低功耗关断功能
▶接收器开路失效保护
▶ 具有较强的抗噪能力
▶ 集成的瞬变电压抵制功能
▶在电噪声环境中的数据传输速率可达到12Mbps
功能描述
SCM3402ASI是一款 3.3V供电、半双工、低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。
SCM3402ASI包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。 SCM3402ASI 具有 1/8负载，允许256个SCM3402ASI收发器并接在同一通信总线上。可实现高达12Mbps 的无差错数据传输。
SCM3402ASI工作电压范围为3.0~3.6 V，具备失效安全（fail-safe）、过温保护、限流保护、过压保护等功能。
应用范围
工业自动化
楼宇自动化
智能电表
远距离信号交互、传输

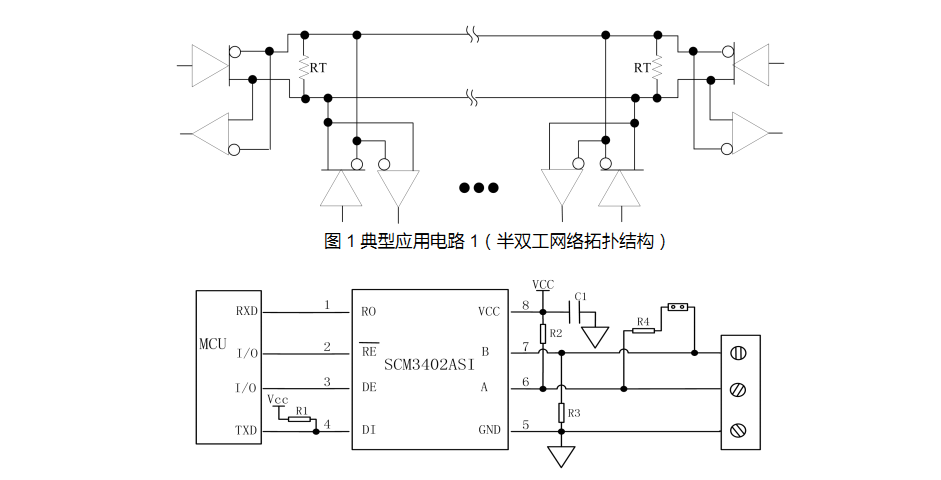

典型应用电路（半双工网络拓扑结构）：
- SCM3402A.pdf 222 MD5
