SCM3421ASA
- 2019-10-16 10:13:57
- 瑞雪飞舞
- 1640
- 最后编辑：shhuiqin 于 2023-03-16 13:05:36

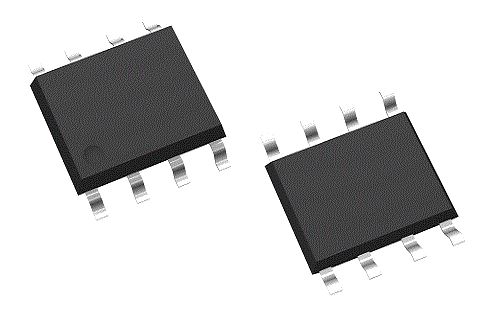

SCM3421A 半双工增强型收发器
SCM3421A 应用于 CAN协议控制器和物理总线之间的接口芯片，具有在总线与 CAN协议控制器之间进行差分信号传输的能力。
特点
▶完全兼容“ISO 11898-24 V”标准
▶可应用于24V电源系统
▶Rs脚斜率控制以降低RFI
▶内置过温保护
▶过流保护功能
▶低电流待机模式
▶未上电节点不干扰总线
▶至少允许110个节点连接到总线
功能描述
SCM3421ASA是一款应用于 CAN协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，速率可达到 1Mbps，具有在总线与 CAN协议控制器之间进行差分信号传输的能力。
应用范围
工业自动化
楼宇自动化
智能电表
远距离信号交互、传输

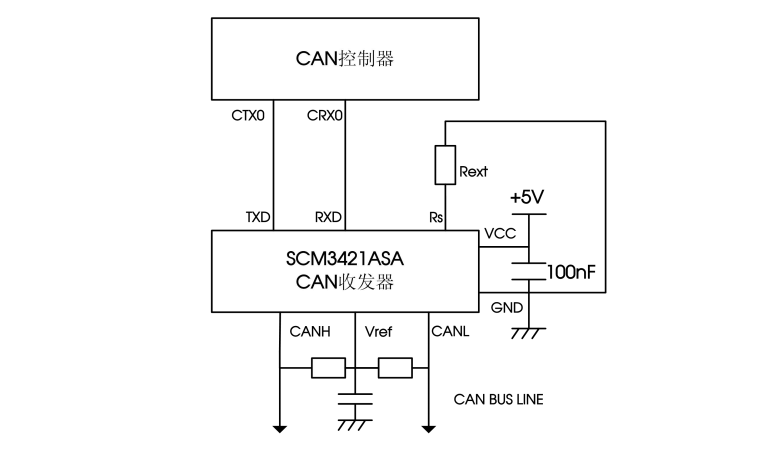

典型应用电路
- SCM3421A.pdf 278 MD5
