SCM1316AFA
- 2020-06-01 11:29:13
- 瑞雪飞舞
- 2001
- 最后编辑：瑞雪飞舞 于 2023-09-20 10:12:34
SCM1316AFA是一款高效率，具备抖频功能和平均电流模式控制架构的同步降压型DC/DC转换器。能够提供高达6A的连续负载，并具有优良的线 性和负载调整能力。该器件在7V至38V的输入电压范围内工作，并提供3.3V至25V的可调输出电压。具备短路和热保护电路，以提高系统可靠性，而且内部软启动避免了启动时的输入浪涌电流，SCM1316AFA 只需要较少的外部组件数量即可搭建电路方案，以及含有多种保护功能来增强可靠性。
SCM1316AFA 同步整流DC/DC降压转换器
SCM1316AFA 是一款高效率，具备抖频功能和平均电流模式控制架构的同步降压型DC/DC转换器。
特点
▶宽输入电压范围：7V至 38V
▶输出电流高达6A
▶24V输入时效率高达 95%
▶双通道CC/CV 模式控制
▶可调输出电压
▶±1.5%输出电压精度
▶±5%限流精度
▶集成 14mΩ高低侧 MOSFET
▶频率可调（130KHz-300KHz）
▶轻载 BURST 模式
▶内置环路补偿和软启动，过流和短路保护

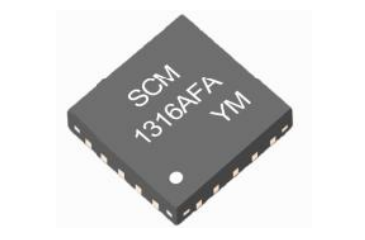

▶散热增强型QFN5*5 封装
功能描述
SCM1316AFA是一款高效率，具备抖频功能和平均电流模式控制架构的同步降压型DC/DC转换器。能够提供高达6A 的连续负载，并具有优良的线性和负载调整能力。该器件在 7V至 38V的输入电压范围内工作，并提供1V至 25V的可调输出电压。具备短路和热保护电路，以提高系统可靠性，而且内部软启动避免了启动时的输入浪涌电流，SCM1316AFA只需要较少的外部组件数量即可搭建电路方案，以及含有多种保护功能来增强可靠性。
应用范围
车载充电器
可充电便携式设备
网络系统
分布电源系统

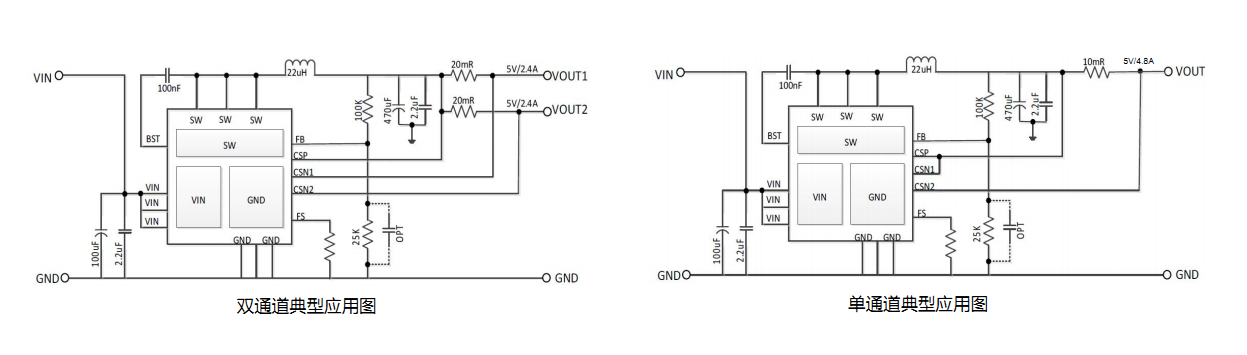

典型应用电路
