SCM1702ASA

2019-04-15 16:16:33
shhuiqin
3059
最后编辑:shhuiqin 于 2023-03-16 12:59:58

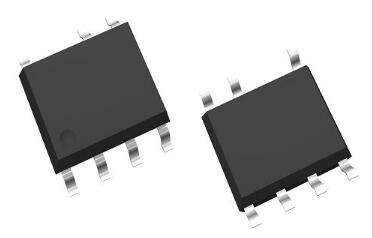

SCM1702A 高精度原边反馈控制器

控制器SCM1702A是一款动态响应速度快,输出电压和电流精度高的原边反馈控制器,适用于离线式反激变换器。

特点:
▶推荐使用功率:≤5W
▶内置环路补偿电路
▶内置650V高压启动电路 ▶内置650V1A的功率MOS管
▶可编程线缆补偿(CBC)
▶副边整流二极管温度补偿
▶可使用小容量VDD旁路电容
▶启动时控制器自供电,提高容性负载能力
▶输出过压、短路保护
▶FB引脚、CS引脚故障保护
▶过温保护
▶无需光耦及任何副边控制电路

功能描述

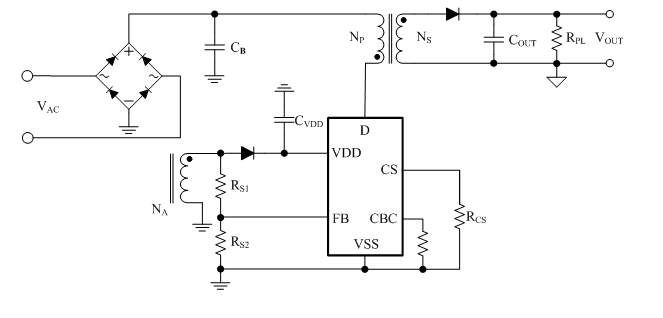

    原边反馈控制器SCM1702A在无需光耦的情况下,实现恒压(CV)和恒流(CC)输出。控制器通过检测辅助绕组波形的拐点信息,实现输出电压和电流的精确控制。内置650V高压启动电路,可在宽输入电压范围内启动控制器,并在控制器启动后关闭启动电路,降低控制器的供电损耗。

 SCM1702A内部集成各类补偿电路,不需要增加额外器件就能实现极高的输出电压精度、优秀的动态响应特性,以及极低的输出电压温度系数。

 SCM1702A内部还集成了输出过压保护、FB引脚故障保护、CS引脚故障保护、输出短路保护和过温保护,容易满足安规要求。

应用范围
  用于消费类电子(手机、平板电脑和照相机)的USB兼容适配器和充电器

  AC/DC转换器
