SCM1212ATA
- 2020-06-01 11:09:00
- 瑞雪飞舞
- 1767
- 最后编辑：瑞雪飞舞 于 2023-09-20 10:12:34
SCM1212A 推挽驱动芯片
SCM1212A 是一款集成了功率 MOS 对管的推挽电源的控制器。
特点
▶4~8V 宽输入电压范围
▶内置功率MOS对管
▶MOS驱动高度对称
▶内置软启动
▶输出短路保护
▶过温保护
▶提供配套的变压器(推荐使用我司 TTB05xx-1T 系列)
功能描述
SCM1212A 是一款集成了功率 MOS 对管的推挽电源的控制器。该芯片在 4V 低输入电压下可正常工作，推荐应用于输入电压为 4~8VDC，其中VIN引脚在 40V 高输入电压的冲击下也不会损坏。内部功率MOS 管的驱动对称程度高，从而减小推挽拓扑的偏磁程度。该芯片还集成了三项提高可靠性的关键技术，第一是软启动功能，避免开机时大电流的冲击而损坏器件，并且保证在 CC负载模式下带满载正常启动；第二是集成了输出短路保护，该保护一致性好，不受电源加工时参数偏差的影响，也不受高低温测试条件的影响；第三是过温保护，超出规定的温度范围时，芯片自动进入休眠状态，若温度再次降低到设定值时可自动恢复。
应用范围
DC-DC隔离变换器

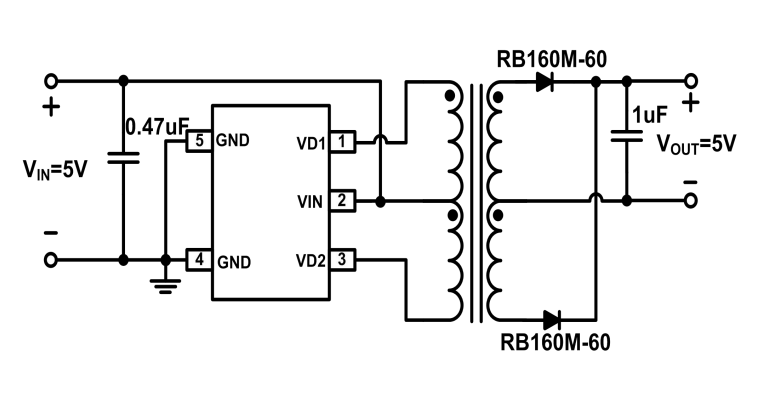

典型应用电路
