SCM1501B 接触器节电控制芯片
SCM1501B 是一款接触器节电控制器，可以减少接触器的吸合与吸持功耗。
特点
▶实时检测输入电压，可精确设置接触器动作电压
▶可在 2.5:1 的宽输入电压范围工作
▶吸合电流与吸持电流可分别设置，接触器线圈设计更简单
▶自带模拟抖频，轻松解决 EMI 问题
▶芯片供电范围 16.5V~500V，满足绝大部分接触器输入电压要求
▶具有快速关断功能，减少接触器关断延时
▶AC 输入母线无需大电容
功能描述
SCM1501B 是一款接触器节电控制器，可以减少接触器的吸合与吸持功耗。
SCM1501B 内置高压启动电路，可以在输入电压 16.5V~500V 输入电压范围内，以 4mA(typ.)的充电电流完成控制器的快速启动，以便在满足接触器动作条件下，快速响应。若不使用辅助电源供电，则 SCM1501B 将从输入直接取电，实现自供电。此外，SCM1501B 还能控制接触器线圈实现大电流吸合与小电流吸持的切换。在小电流吸持阶段，发生输入欠压或用户不使能的情况，控制器会激活快速关断功能，让接触器的快速断开，以减少 SCM1501B对接触器断开性能的影响。
应用范围
各种接触器节电改造
宽压交直流通用接触器控制

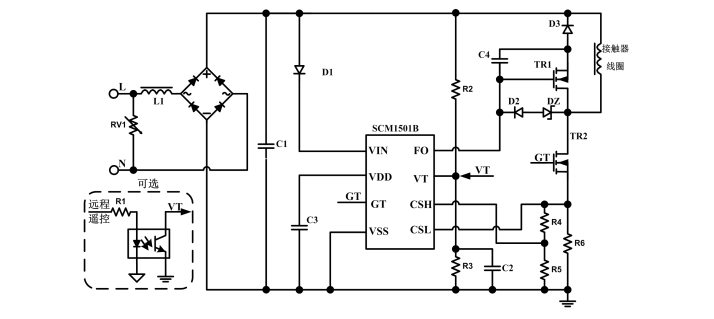

典型应用电路:
