SCM3723ASA
- 2020-06-01 14:23:50
- 瑞雪飞舞
- 1860
- 最后编辑：shhuiqin 于 2023-03-16 11:22:55
数字隔离器SCM3721ASA/SCM3723ASA采用标准CMOS技术和电容脉冲隔离技术设计而成。在性能和可靠性方面均优于光耦和其他数字隔离器产品。电容脉冲隔离技术是新一代数字隔离器技术，利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。 SCM3721ASA/SCM3723ASA传输通道间彼此独立，有不同传输方向的型号布局，可实现3KV rms隔离耐压等级和DC到150Kbps信号传输。支持3.0V到5.5V的工作电压，并支持3.0V到5.5V信号电平转换。当输入电源不供电或无输入信号，输出电源供电正常的情况下，隔离器输出默认电平。

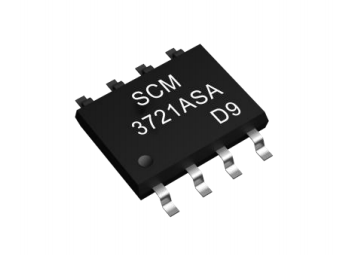

SCM3723ASA 双通道数字隔离器
数字隔离器SCM3721ASA/SCM3723ASA 采用标准 CMOS 技术和电容脉冲隔离技术设计而成。
特点
▶支持3.0V到5.5V信号电平转换
▶高共模瞬变抗扰度：150 kV/µs（典型值）
▶辐射和传导噪声的高抗干扰能力
▶增强 ESD性能
▶超低功耗0.55mA/通道(150Kbps)
▶宽工作温度范围: -40°C ~ 125°C
▶3KV rms隔离耐压
▶最高传输速率:150kbps
功能描述
数字隔离器SCM3721ASA/SCM3723ASA 采用标准 CMOS 技术和电容脉冲隔离技术设计而成。 在性能和可靠性方面均优于光耦和其他数字隔离器产品。电容脉冲隔离技术是新一代数字隔离器技术，利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。
SCM3721ASA/SCM3723ASA 传输通道间彼此独立，有不同传输方向的型号布局，可实现 3KV rms隔离耐压等级和 DC到150Kbps信号传输。支持3.0V到5.5V的工作电压，并支持 3.0V到5.5V信号电平转换。当输入电源不供电或无输入信号，输出电源供电正常的情况下，隔离器输出默认电平。
应用范围
通用多通道隔离
工业现场总线隔离

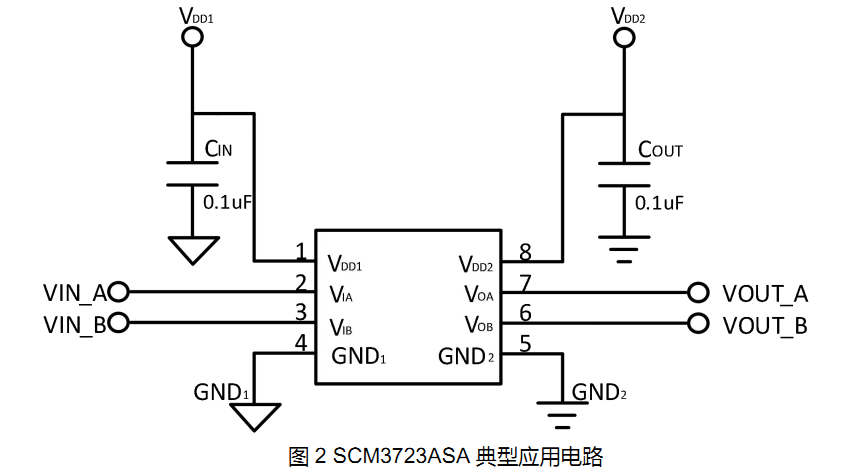

典型应用电路
