SCM1703ASA
- 2019-04-15 16:16:33
- shhuiqin
- 2009
- 最后编辑：shhuiqin 于 2023-03-16 13:00:17

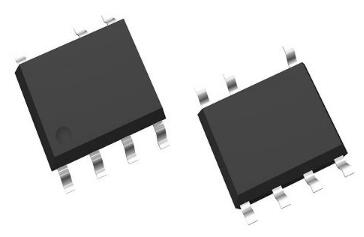

SCM1703A 副边反馈控制器
SCM1703A是一款高度集成的双模PWM&PFM混合控制器，适用于离线式反激变换器。特点
▶推荐使用功率：≤5W
▶内置700V高压启动电路
▶可使用小容量VDD旁路电容
▶输出过压保护
▶启动阶段自供电，可提高容性负载能力
▶输出短路保护
▶FA引脚故障保护
▶CS引脚故障保护
▶过温保护
▶内置光耦补偿电路
功能描述
副边反馈控制器(SCM1703A)一款高度集成的恒压恒流光耦反馈控制器， 适用于离线式反激变换器。 内置 700V 高压启动电路,在宽输入电压范围内启动控制器， 并在控制器启动后关闭启动电路， 降低 AC-DC 变换器的启动功耗。
SCM1703A 内部集成光耦补偿器， 外部只需要较小的光耦补偿电容， 就可以实现优秀的动态响应特性。 此外， 在SCM1703A 内部还集成了输出过压保护、 FA 引脚故障保护、 CS 引脚故障保护、 输出短路保护和过温保护等， 能够有效地满足安规要求。
应用范围:
AC-DC 变换器，功率等级 5W 以内

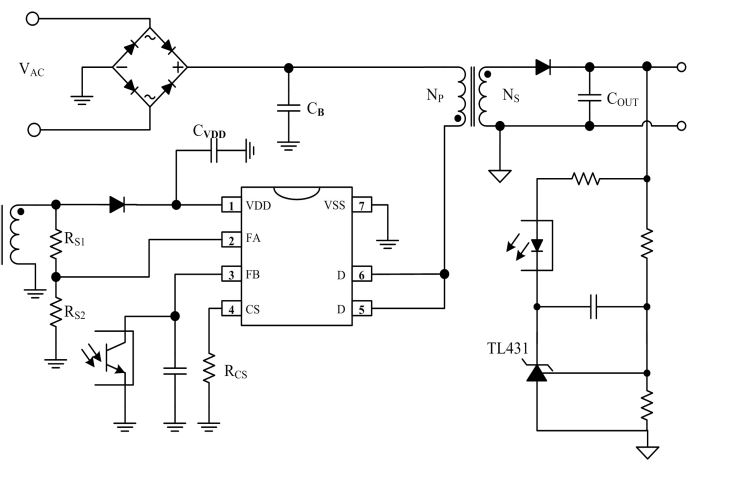

典型应用电路：
- SCM1703A.pdf 402 MD5
