SCM1725ASA
- 2020-05-29 16:17:10
- 瑞雪飞舞
- 1629
- 最后编辑：shhuiqin 于 2023-03-16 13:00:49
SCM1725A 费控开关电源控制芯片
SCM1725A 是一款高性能、高集成的电流模式 PWM的控制芯片，适用于非隔离 AC-DC 反激变换器和费控开关控制系统。芯片固定最大工作频率120kHz，当工作在较轻负载时，芯片将降低工作频率以实现电源效率的提高，且芯片内部也实现了工作频率的抖动。
特点
▶内部集成650V 耐压的2A 功率管
▶内置VDD快速启动功能
▶轻载时模拟降频，接近空载时进入间歇模式
▶芯片最大工作频率固定120kHz且内置频率抖动功能
▶内置斜坡补偿
▶每周期电流限制
▶电流模控制
▶内置软启动功能
▶VDD过压保护
▶VDD欠压保护
▶开环和输出短路保护
▶关断模式下芯片功耗小于20 μA
▶峰值功率高达 20W
功能描述
SCM1725A 芯片是一款高性能的电流模式 PWM的控制芯片，该芯片内部集成漏极最低耐压达650V 的 2A 功率管；芯片高压启动引脚通过直接连接至电源母线电压，实现VDD旁路电容的快速充电，同时，在该款芯片短路保护后，VDD电容电压下降到 VDD欠压点，高压快速启动电路重新启动为接至电源母线电压，实现VDD旁路电容的快速充电，同时，在该款芯片短路保护后，VDD电容电压下降到 VDD欠压点，高压快速启动电路重新启动为VDD旁路电容充电，直至达到VDD启动电压时，启动电路停止工作，降低损耗。
由于芯片内置轻载跳频模式，因此在轻载时具备很好的效率性能，同时芯片内置了占空比斜坡补偿、内部环路补偿电路等，能够使得系统环路运行更加稳定。芯片内部还集成了一系列保护功能，以提高系统可靠性。
此外，芯片集成了 EN引脚，外接逻辑高电平可控制芯片进入极低功耗模式，同时 VDD引脚电压被控制在8.6V电压左右。
当IC具备足够的散热条件，在开放式75℃环境温度下3S开，3S 关间歇工作时，最大输出峰值功率高达20W。
应用范围:
费控开关控制系统
ACDC 非隔离电源

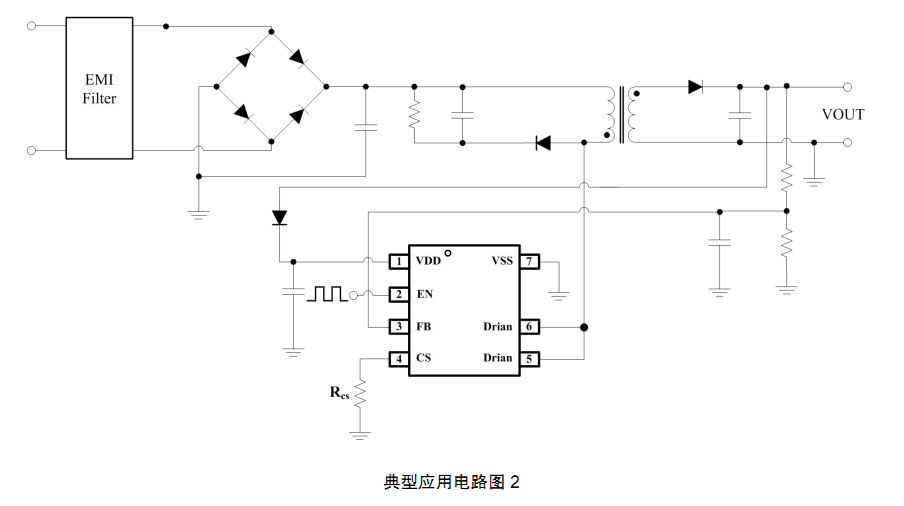

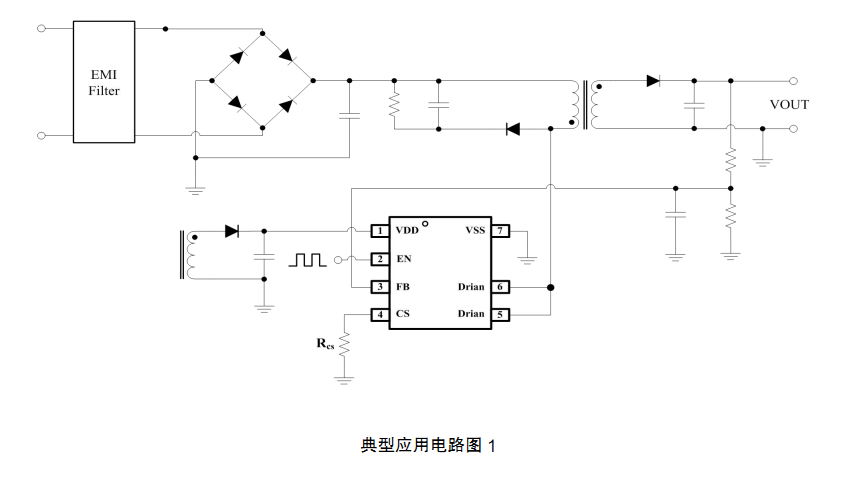

典型应用电路：
