SCM1710ASA
- 2019-04-15 16:16:33
- shhuiqin
- 2574
- 最后编辑：shhuiqin 于 2023-03-16 13:00:34
SCM1710A 高度集成PWM控制器
SCM1710A 是一款高度集成的电流模式 PWM 控制器， 适用于离线式 AC-DC 开关电源。特点
▶推荐使用功率：5~40W
▶内置光耦补偿电路
▶内置斜坡补偿电路
▶内置前馈补偿电路
▶每周期电流限制
▶内置过流保护
▶轻载时模拟降幅降频
▶软启动功能
▶VDD 过压保护
▶VDD 欠压锁定
▶开环和输出短路保护
▶CS 引脚悬空保护
▶RI 引脚短路保护
▶输入欠压保护
▶软驱动技术
▶抖频功能
▶内置芯片管理时钟
▶外接热敏电阻可实现过温保护
▶芯片最大工作频率可外部设置
功能描述
SCM1710A 是一款高度集成的电流模式 PWM 控制器， 适用于离线式 AC-DC 开关电源。 在 SCM1710A 内部， 芯片工作频率是经过修调的， 具有很高的精度， 并且可通过外接不同阻值的电阻改变其最大工作频率； 轻载时， 芯片的工作频率和峰值电流幅度会随着负载的减小而降低， 接近空载时工作在间歇模式， 从而可使变换器在整个负载范围都维持高效率， 也减小了待机功耗； 芯片集成了各种补偿电路， 无需片外增加器件就能实现极高的输出电压精度、 优良的动态响应和极低的输出电压温度系数； 自带软启动功能， 改善启机应力并有效抑制轻载输出过冲； 采用软驱动和抖频技术改善 EMI 问题； 内置了管理时钟，防止干扰使环路进入死区。此外，SCM1710A 内部集成一系列保护功能提高系统的可靠性，包括：VDD 欠压锁定(UVLO)、VDD 过压保护(OVP)、开环保护、 输出短路保护、 过载保护(OLP） 、 CS 引脚悬空保护、 RI 引脚短路保护、 输入欠压保护、 过温保护等。
应用范围:
AC-DC变换器

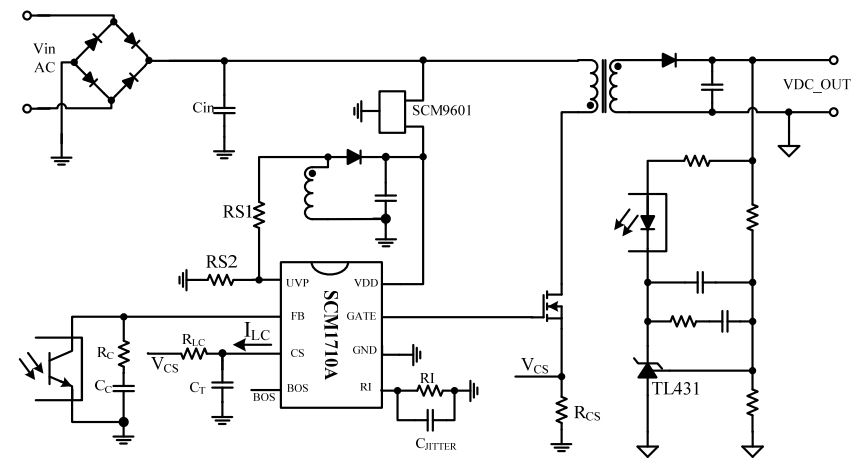

典型应用电路:
- SCM1710ASA.pdf 267 MD5
