AC/DC模块电源适用的EMC辅助器——FC-LxxD系列

二、产品优势
①高浪涌抑制能力
在常规电源应用前级，由于供电线路波动带来的浪涌针对后级设备带来的影响较大，后级防护不到位时易导致系统的运行出现异常，作为电源前级的滤波设备，FC-LxxD系列产品对差模浪涌抑制可达4kV,对共模抑制达6kV，可有效解决常规线路中的浪涌干扰。
②高共差模抑制能力
针对电源应用前级带来的共差模干扰问题，EMC辅助器FC-LxxD系列基于一阶滤波方案，共差模抑制效果高达40dB，可有效抑制前级的干扰，确保系统应用的稳定和可靠。

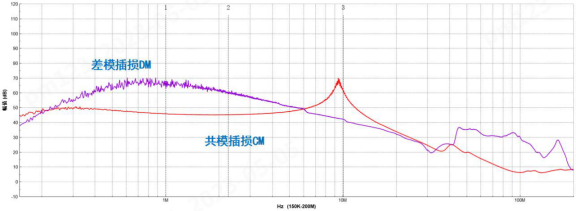

                                                     FC-L03D2插入损耗图

③行业安规标准认证，简化设计方案

FC-LxxD系列在可靠性上均已通过CE认证（IEC60939 /62368），设计过程中结合市场主流电源产品应用进行配套开发，可适配金升阳AC/DC模块电源LD系列，提升整机系统满足CISPR32/EN55032 CLASS B等级。

三、产品应用
FC-LxxD系列适配金升阳AC/DC模块电源，广泛应用于充电桩、工控设备等。

四、产品特点

● 超宽输入电压范围：0-305VAC
● 工作温度范围：-40℃ to +85℃
● 符合EMC标准 IEC/EN61000-4系列及CISPR32/EN55032
● 高浪涌抑制能力2kV/4kV、4kV/6kV
● 插入损耗：CM/DM>40db
● 满足安规标准IEC60939和IEC62368

● 元器件100%国产化

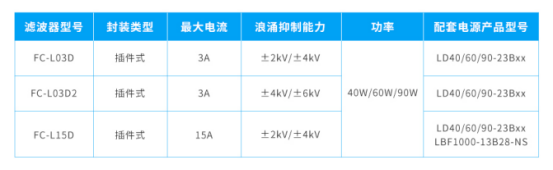

五、产品选型
