车规级定压推挽控制芯片——SCM1212BTA-Q

     该产品采用我司自主技术研发，符合AEC-Q100标准且采用汽车级工艺流程制造的推挽电源原边控制器。拥有2.7-5.5V的宽电压输入范围，可兼容3.3V、5V输入，最大可满足3W输出系统的应用。9V极限电压冲击1s下也不会损坏。芯片内部功率MOS管的驱动对称程度高， 从而可减小推挽拓扑的偏磁程度，广泛应用于控制器局域网CAN、RS485、RS232、车载系统等。

二、产品优势

1) 符合AEC-Q100标准且采用汽车级工艺流程制造；

2) 已通过第三方AEC-100车规级认证（报告编号R202210148135-01）；

3) 单体静电HBM 5kV，充电设备模型CDM 1kV；

4) 9V极限电压冲击1s下也不会损坏；

5) 具备±3%抖频功能，降低了传导和辐射EMI；

6) 应用范围广泛：

    ①输入电压范围2.7-5.5V，典型启动电压为2.5V，可兼容3.3V和5V输入应用；

    ②开关电流最大值600-800mA@VCC=5V，最大可满足3W输出系统应用；

    ③环境工作温度为-40℃ to +125℃；

    ④适用于汽车电子行业（适用于PTC系统，BMS系统等）；

7) 过流、短路、过温、欠压保护等保护功能齐全；



三、产品应用

SCM1212BTA-Q满足多种应用场景，广泛应用于控制器局域网CAN、RS485、RS232、车载系统（PTC系统、BMS系统）等。

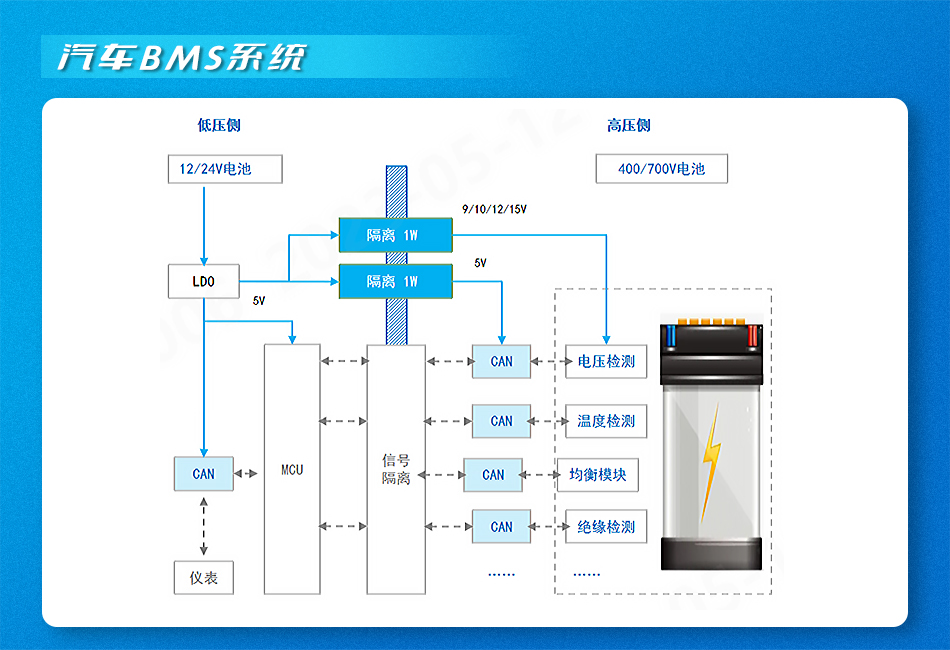

【汽车BMS系统】

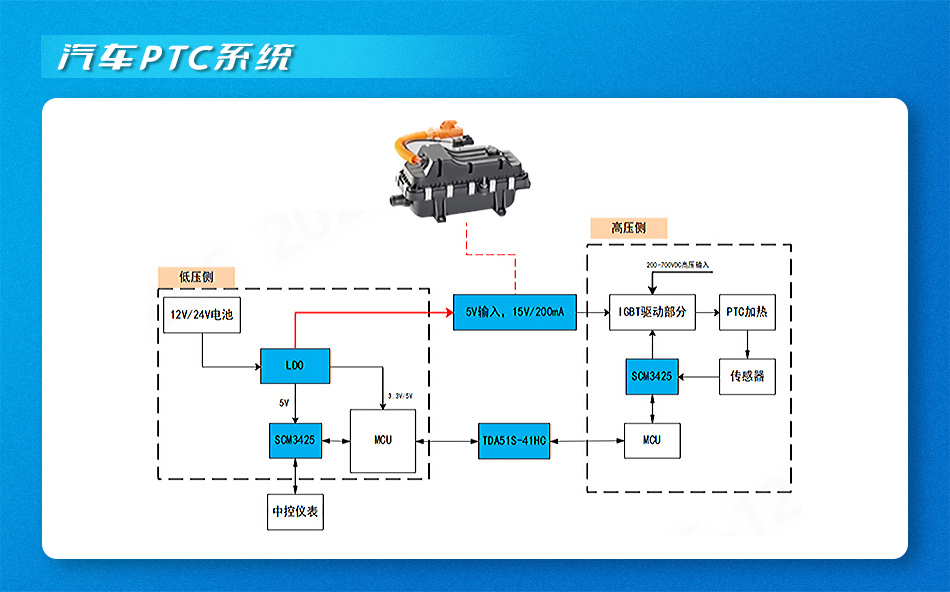

【汽车PTC系统】

四、产品特点

1) 宽输入电压范围 2.7-5.5V

2) 低导通内阻 200mΩ

3) 内置两个功率NMOS管，高对称准互补驱动

4) 启机限定功率管电流

5) 过流保护、短路保护、过温保护、欠压保护

6） 通过AEC-Q100标准且采用汽车级工艺流程制造

7） 已通过第三方AEC-100车规级认证

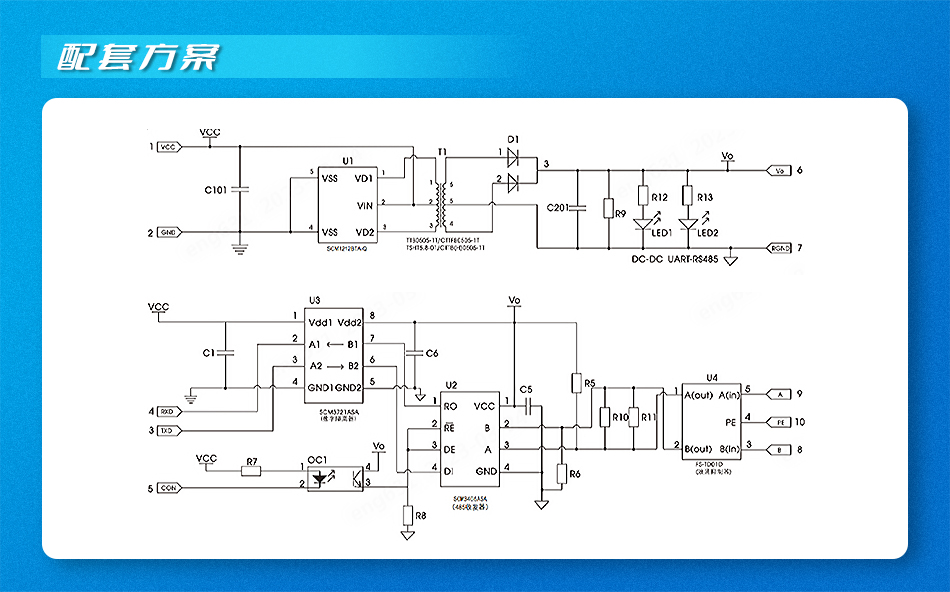

五、配套方案

CTTF0505-1T变压器是专门与集成IC配套使用而设计的，封装尺寸为12.50*8.70*5.90mm，主要用于5VDC输入，5VDC输出需求功率不大于1W需求的电气隔离场景，搭配我司IC SCM1212B-Q设计，可用于纯数字电路，模拟采集电路，数据交换电路中。

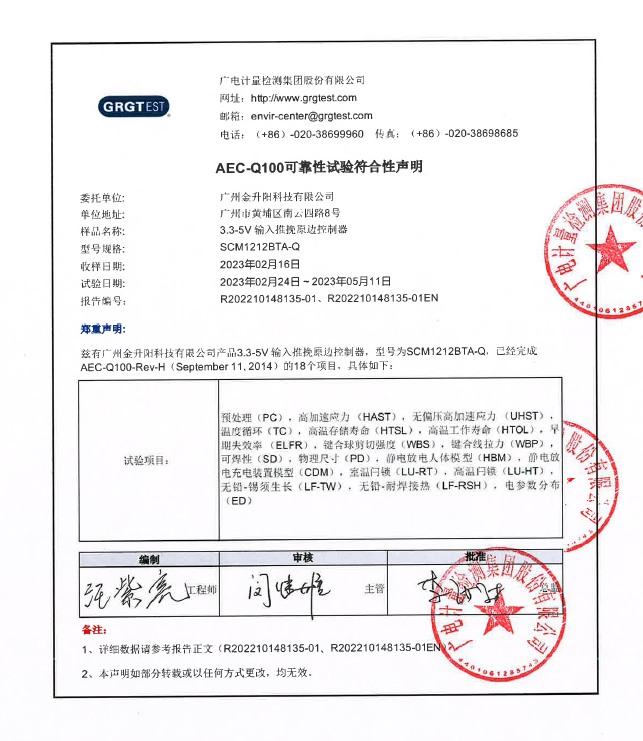

六、第三方AEC-Q100声明
