超薄型R4S系列CAN/485隔离收发模块 --TD541S485H-S、TD5(0)41SCANH-S系列

为满足客户多样的设计需求，金升阳通过技术方案革新及平台升级，紧跟市场步伐，加快完成了CAN/485总线隔离收发模块R4系列升级，推出国产化更高性价比的R4S系列CAN/485总线隔离收发模块，该系列采用侧壁沉铜封装，比R4系列更薄。

二、产品优势

①超小，超薄，芯片级DFN封装

R4S系列CAN/485总线隔离收发模块在R4系列基础上厚度减少0.4mm，进一步满足客户对应用空间的要求，同时可pin-to-pin兼容R4系列产品。

②产品保护功能全面，可靠性高

可靠性提升，满足AEC-Q100要求，产品集成ESD防护、浪涌防护、脉冲群防护以及总线失效防护多种保护功能，通过冲击试验、高温高湿、潮敏MSL3试验等一系列可靠性试验。

③优良EMI：CLASSB

EMI抑制效果较优，符合EMI ClassB标准

                  a. 传导测试数据图

                  b. 辐射测试数据图

三、产品特点

● 超小，超薄，芯片级DFN封装

● 电压输入范围4.5-5.5V

● 隔离耐压5000VDC

● 通讯速率高达10Mbps

● 宽工作温度范围：-40℃ to +105℃

● CMTI>25kV/us

● IC国产化

● 总线失效保护、总线驱动短路保护

● 优良EMI：加外围过CLASSB



四、产品应用

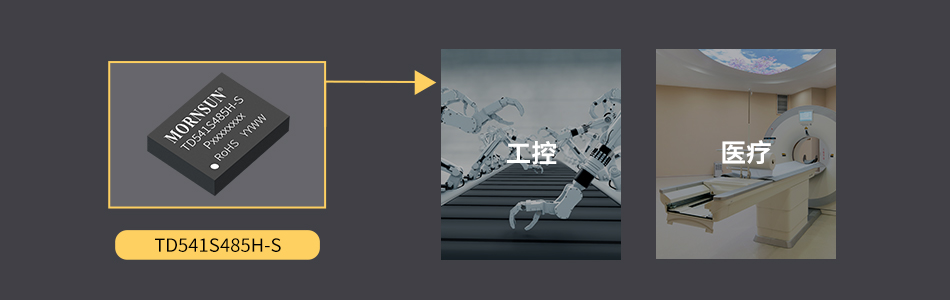

R4S系列CAN/485总线隔离收发模块满足多种总线通信领域应用，涵盖工业控制、核电化工、楼宇自动化、医疗设备、机械自动化等多种场合。

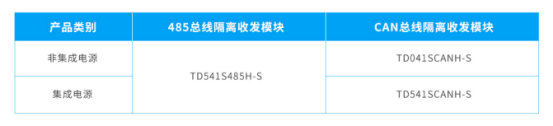

五、R4S系列产品选型
