小体积、多通道（组串式）模拟信号隔离传输解决方案——TN-T系列

一、产品介绍

        由于工业现场环境复杂，电磁干扰信号通过耦合进入系统设备，容易造成测量系统偏离标准，引起系统不稳定，甚至破坏系统模块，为保护系统设备或系统模块，需要对工业信号（如4~20mA或0-5V）进行干扰抑制，即隔离调理。

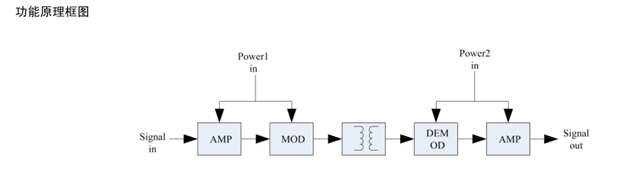

        金升阳公司基于隔离器技术平台开发了一系列信号调理模块，信号调理电路为隔离器核心，可焊接在PCB板上。秉持小体积、大作用、高精度的研究思路，金升阳将信号自驱技术融合成TN-T系列。

        TN-T系列可应用于系统采集输入端或执行输出端，提高信号传输设计的灵活度；产品采用两端供电方式，可在多个信号传输场景时提高电源的利用率，多个模块组合使用，更能节约用户系统成本。

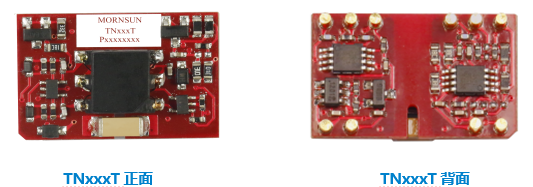

        TN-T系列将生产自动化进行到底，进一步提高产品集成度和可靠性——变压器预封装，SMD封装，为用户提高生产效率。

二、产品应用

        可广泛应用于工控、自动化、PLC、DCS、电力监控、仪器仪表、石油化工、冶金、船舶、水泥等领域。

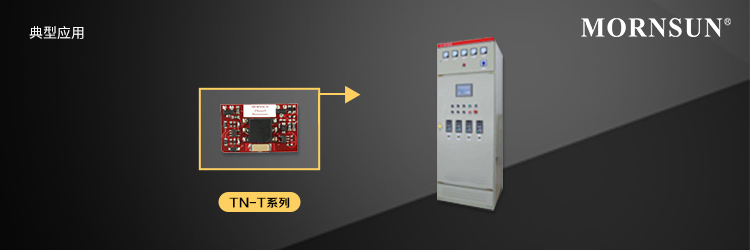

        典型：PLC应用

三、产品特点

● 两端隔离(信号输入和信号输出)
● 高线性度等级(0.1% F.S.)
● 隔离电压(2500VDC/60s)
● 响应时间：≤1ms
● 绝缘电阻：100MΩ
● 负载电阻：电压型2KΩ，电流型≤500Ω
● 低纹波噪声: (30mVpp TYP.，20MHz)
● 极低温漂: (50PPM/℃ TYP.，-40℃ to +85℃范围内)
● 具有满度调节和零点调节功能
● 小体积: SMD16封装(电流输出型23.00*13.00*6.50mm、电压输出型21*13*6.5)
● ESD防护(IEC/EN61000-4-2 Contact ±4KV perf. Criteria B)
