金升阳1A/6A,4.5-40V输入降压型DC/DC转换器——SCM13xxA系列芯片

2020-02-26 20:16:00
彬彬有礼
原创 1478
一、芯片介绍

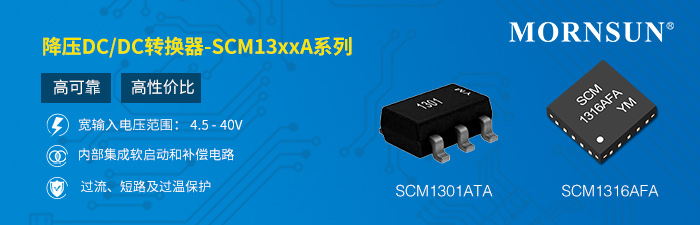

        金升阳最新发布的SCM13xxA系列芯片,包含两款高可靠性、高性价比降压转换器型号:SCM1301ATA (1A输出)、SCM1316AFA(6A输出),以满足客户多样化需求。

 SCM1301ATA 是一款输出电流可达 1A的异步整流降压型DC/DC转换器。
        ● 该芯片具有 4.5V~40V 的宽输入电压范围,适用于从工业到汽车行业的各种应用;
        ● 低至 1.6μA 的超低关断电流可大大延长电池寿命;
        ● 工作频率固定在 0.7MHz,从而允许使用小型外围器件,即可达到低输出纹波电压效果;
        ● 具有过流、短路及过温等多重保护功能,以提高系统可靠性;
        ● 内部集成软启动和补偿电路,可减少外部器件数量,从而减少系统布板面积及成本。

        SCM1316AFA 是一款具备抖频功能和平均电流模式控制架构的同步整流降压型DC/DC转换器。
        ● 该芯片具备双通道CC / CV模式,能够提供高达 6A 的连续电流,具有出色的线性和负载调整能力;
        ● 具有 7V~38V 的宽输入电压范围,并提供 1V~25V 的可调输出电压;
        ● 含有过流、短路和过温等多种保护功能来增强系统可靠性
        ● 内部集成软启动和补偿电路,可减少外部器件数量,从而减少系统布板面积及成本;内部软启动避免了启动时的输入浪涌电流

二、产品应用

        可广泛应用于智能仪表、车载充电器、可充电便携式设备、工业分布式电源等领域。

三、产品特点:

SCM1301ATA
● 4.5V~40V 宽输入电压,最高 45V 瞬态
● 0.7MHz 开关频率
● 输出电流高达 1A
● 薄型TSOT23-6L 封装
(2.9mm × 1.6mm × 0.8mm)
● 高效轻载省电模式
● 内部补偿及内部软启动
● 过流、及过温保护
● 推荐工作结温:-40 to +125℃

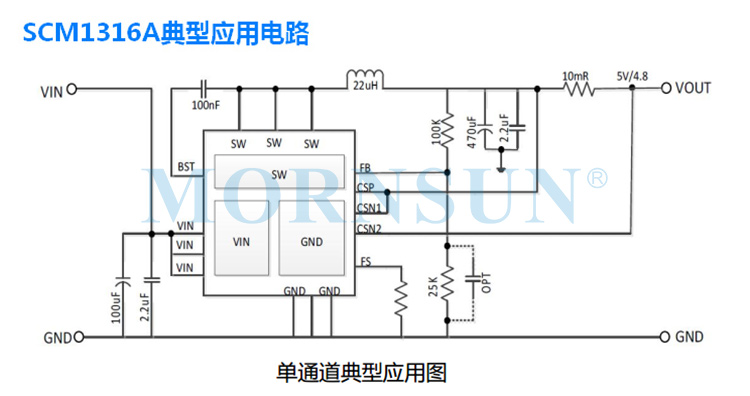

SCM1316AFA
● 7V~38V宽输入电压范围
● 开关可编程频率(130KHz〜300KHz)
● 输出电流高达 6A
● 耐热增强型QFN5 * 5封装
● 24V输入时效率高达95%

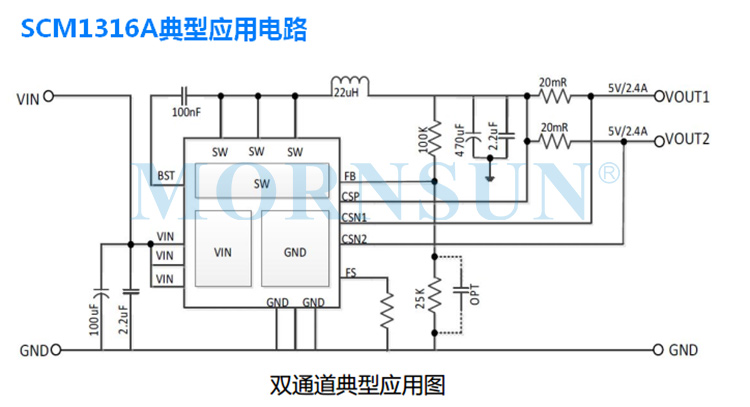

● 双通道CC / CV模式控制
● 内置可调线路补偿
● 1V~25V可调输出电压,±1.5%输出电压精度,±5%电流限制精度
● 集成 14mΩ高低侧开关
● 轻载 BURST 模式
● 内部环路补偿内部软启动
● 过流、短路及过温保护
● 推荐工作结温:-40 to +125℃
