汽车级CAN隔离收发模块——CTD-CAN系列

2020-03-03 12:15:00
彬彬有礼
MORNSUN
转贴 832

一、产品简介




CAN总线目前已经成为汽车电子行业首选的通信协议,原因在于CAN总线传输布线简单,利于汽车线束的设计、安装。另一方面CAN总线对外界扰动的抗扰能力强。

        金升阳依据市场应用需求,整合电源和CAN总线两大平台,推出汽车级产品新成员——CTD-CAN系列(CTD331SCANH/CTD531SCANH),该系列产品的设计、验证、生产过程完全按照IATF16949体系执行,产品整机符合AEC-Q100汽车标准,能更好地满足汽车行业对CAN隔离的需求。

        CTD-CAN系列采用IC集成化技术,以小体积、SMD封装、高可靠、生产更高效为设计理念,集电源隔离、信号隔离、CAN 收发和总线保护于一体,能有效解决总线干扰、通讯异常等问题,化繁为简!

二、产品应用

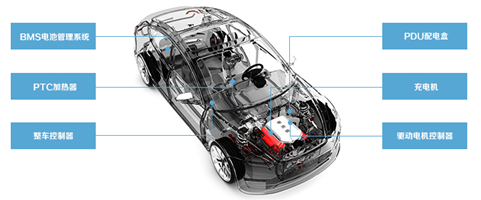

        可广泛应用于汽车电子,汽车周边设备、仪器仪表、工业通信、电力等行业。

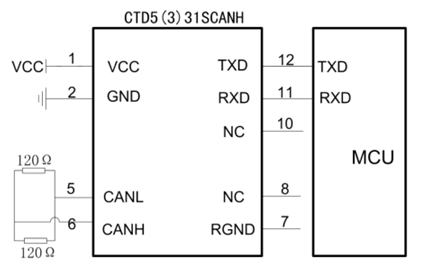

产品典型应用电路图如下:



三、产品特点
● 符合AEC-Q100汽车标准
● 产品按IATF16949体系管控
●工作温度:-40℃ to +105℃
● 集隔离与ESD总线保护功能于一身
● 隔离电压:2.5KVDC(输入、输出相互隔离)
● 波特率:1Mbps
● 安规标准:EN62368(认证中)
● 同一网络可支持连接110个节点
● 小型SMD封装,产品的长x宽x高=17.00x12.14x9.45(mm)
