TM系列信号调理模块在闭环霍尔变送器中的应用

霍尔传感器是利用霍尔原理制作出的传感器件，即利用原边电流Ip产生的磁通量聚集在磁路中，由霍尔器件检测出霍尔电压信号，放大器将此信号进行放大，放大后的电压信号可以精确地反映出原边电流的大小。

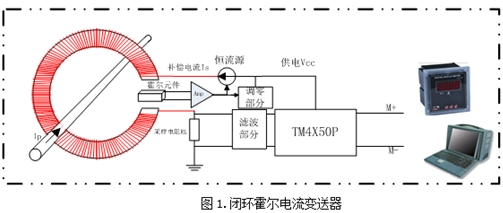

      闭环式霍尔电流变送器是在直测式霍尔电流传感器的基础上发展起来的，主要由原边电路、聚磁环、霍尔器件、次级线圈和放大电路、采样电路、调零电路以及隔离变送模块组成，如图1。主回路电流IP 在聚磁环所产生的磁场，通过一个次级线圈的电流产生的磁场进行补偿，使霍尔器件始终处于检测零磁通的工作状态。流经次级线圈的电流Is经过精密电阻RL进行采样，为了减小恒流源的负载能力，此精密电阻RL的阻值较小。精密电阻将电流信号变换成mV的电压信号，此信号经过滤波器的滤波作用后直接接入金升阳TM系列信号调理模块进行信号隔离放大变换，变换换成工业需要的标准信号，如4－20mA、0－20mA、 l－5V、0－5V等标准直流信号，供给智能仪表显示或者直接供给现场PLC或DCS系统使用。如果原边电流Ip发生变化，则Ip产生的磁通发生变化，则在霍尔元件的两表面产生电势差，此电势差经过运放的放大作用，直接控制Is补偿电流的大小，此补偿电流恰好与被测电流的方向相反，从而补偿了原来的磁场，使得霍尔器件处于零磁通的状态中。所以Is的电流可以真实地反映出原边Ip的电流的变化，反应速度快。

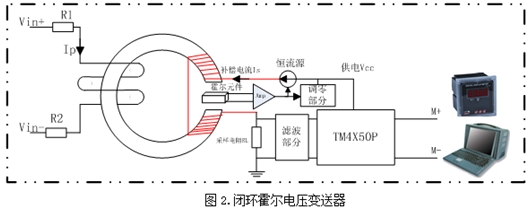

闭环式霍尔电压变送器与闭环式霍尔电流变送器的原理相似，需要从母线上引入一电流，串联一电阻是必要的，此电阻的功率、耐压需满足要求，甚至需要加散热器，来减小此功率电阻的温升以减小因温度上升而带来的温漂问题，并且此电阻的精度必须保证，否则会引入测量误差，一般需要10mA左右的原边电流。

三、TM系列信号调理模块的应用

　　针对霍尔传感器的mV级输入信号的调制设计，广州金升阳科技有限公司专门推出了TM_P系列的解决方案。该系列产品具有以下特点：

　　● 三隔离(输入、输出、电源相互隔离)

　　● 输入信号：0～10/20/30/50/75/100mV；

　　● 输出信号：0/4～20 mA ,0～5V/10V

　　● 高精度等级(0.1% F.S.)

　　● 高线性度(0.1% F.S.)

　　● 电源具有防反接保护

　　● 极低温漂(50PPM/℃)

　　● 工业级(工作温度范围: -25℃～71℃)

　　● 高隔离电压（2.5KVAC）

　　产品内部自带隔离电源，无需外部DC/DC隔离电源，但是需要独立的输入电源供电，产品的供电端与信号输入端、信号输出端三端隔离，具有很低的零点偏置，精度为0.1%FS，高线性度，精度为0.1%FS；采用小体积封装（31.80mm*20.30mm*9.50mm）以应对越来越苛刻的占板PCB要求；采用独特的电磁隔离技术以应对光耦隔离技术的长久运行而带来的光衰而造成精度失真的问题；采用双列直插的引脚排布方式，以应对振动强烈场合，增加焊接的可靠性；可以为客户的实际量程定制相应的输入输出量程范围，可以提供常规的24V、15V、12V、5V等多种电源输入的产品。

小结

     高精度的采样技术是保证系统设计安全运行的保证，信号调理模块的使用可以大大缩短前端采样信号电路的设计与调试时间。
