金升阳汽车电子电源选型指南(6)-智能均衡充电系统解决方案

2019-01-15 13:16:00
彬彬有礼
MORNSUN
转贴 762

方案总体介绍:



  在前面的电动车整车分析时已经简单的提到:电池组内部的每一个电池都存在差异性,不可能完全一致,所以在充电过程中,如果处理不当就会造成电池受损,严重影响产品的使用寿命。智能充电均衡装置能根据电池组的充电曲线,智能控制充电电流,在充电过程中,对电池组进行均衡充电,能保证电池组各单体同时到达充电上限电压,最大程度的解决电池组内单体电池因材料、生产、使用的差异而造成的不一致问题,大大提高电池组的可用容量和使用寿命。因而智能充装置广泛应用于城市电动大巴、混合动力大巴的快速充电及均衡充电方面。

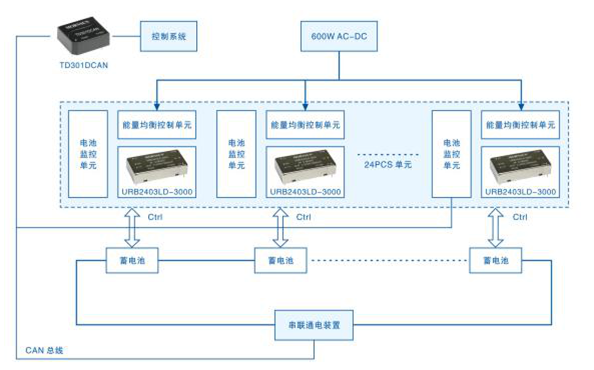

  整车充电过程中,一般是先采用大电流进行快速充电,电流高达30A,甚至更高。当大电流快充电接近饱和的时候,如果还持续利用大电流充电,就极有可能会对电池造成损伤,此时就采用串联型均衡充电装置,对每一节电池进行均衡充电,在这个均衡充电过程中会实时对每一节电池的状态进行监控,确保每一节电池都达到性能最佳的状态。这过程中每一节电池都是独立的一个单元,每一节电池的状态在充电过程中一旦达到饱和状态,都是可以独立的控制,实现开通与关断充电,真正实现了智能化充电的管理。下面是智能均衡充电系统框图:

  我司URB2404LD-3000恒流输出模块,不仅可以实现输出的稳定恒流,同时可以实现智能远程控制,在充电周期里利用电源自带的Ctrl脚远程关断功能每一秒关闭辅助电源2次,利用关闭间隙精准监测电池电压,直到电池充满电则关闭辅助充电电源,最终实现24节电池全部充满。



智能均衡充电装置电源解决方案:



  面对以上电源需求,我司在全球率先推出汽车均衡辅助充电电源URB2404LD-3000,该电源解决方案具有以下特点:


  ●  宽电压输入9-36V(4:1)

  ●  恒流3A输出

  ●  输出欠压保护和过压保护

  ●  可远程关断

  ●  隔离电压1500VDC

  ●  输出短路保护

  ●  3.3V、3.7V和4.2V锂电池充电电压可选

  ●  新型六面金属屏蔽结构
