高端导轨（船级社）适用的EMC辅助器——FC-I-CCS系列

           为解决用户在船舶产品设计过程中，电源主功率电路带来的低频段EMC干扰问题，金升阳针对高端导轨电源产品开发了配套满足船级社应用的EMC辅助器FC-I-CCS系列产品，来改善主功率电源电路在船舶应用条件下的EMC问题。

二、产品优势

①行业安规标准认证，满足船级社应用要求

FC-I-CCS系列在可靠性上均已通过CE认证（IEC 62368），设计过程中结合市场主流电源产品应用进行配套开发，可适配金升阳高端导轨LIHF系列，提升整机系统满足船级社应用要求（满足GD22-2015 10kHz - 30MHz, EMC1）

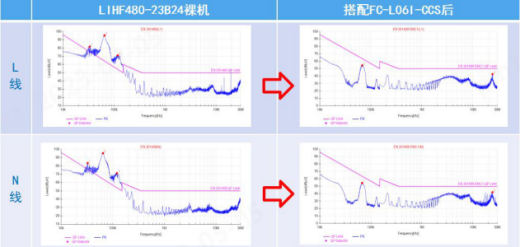

                                     LIHF搭配FC-L06I-CCS EMI测试

②高共差模抑制能力

针对电源应用前级带来的共差模干扰问题，EMC辅助器FC-I-CCS系列基于一阶滤波方案，共差模抑制效果高达40dB，可有效抑制前级的干扰，确保系统应用的稳定和可靠。

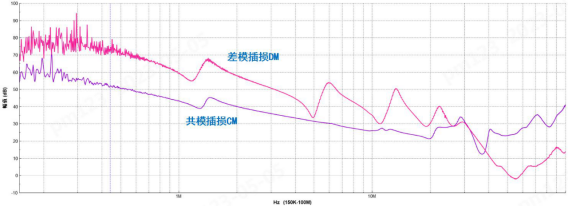

                                                     FC-L06I-CCS插入损耗图

③高浪涌抑制能力

在常规电源应用前级，由于供电线路波动带来的浪涌针对后级设备带来的影响较大，后级防护不到位时易导致系统的运行出现异常，作为电源前级的滤波设备，FC-I-CCS系列产品对差模浪涌抑制可达4kV,对共模抑制达6kV，可有效解决常规线路中的浪涌干扰。



三、产品特点

● 超宽输入电压范围：0-305VAC

● 工作温度范围：-40℃ to +85℃

● 符合EMC标准 IEC/EN61000-4系列及CISPR32/EN55032

● 双面三防漆、防腐、防盐雾

● 高浪涌抑制能力：±4kV/6kV

● 插入损耗：CM&DM＞40dB @ 150K-1MkHz

● 元器件100%国产化

● 满足安规标准IEC62368；符合中国船级社认证标准：GD22



四、产品应用

FC-I-CCS系列适配金升阳高端导轨电源，广泛应用于对可靠性要求严苛的场景，如船舶、风电轨交、新能源等

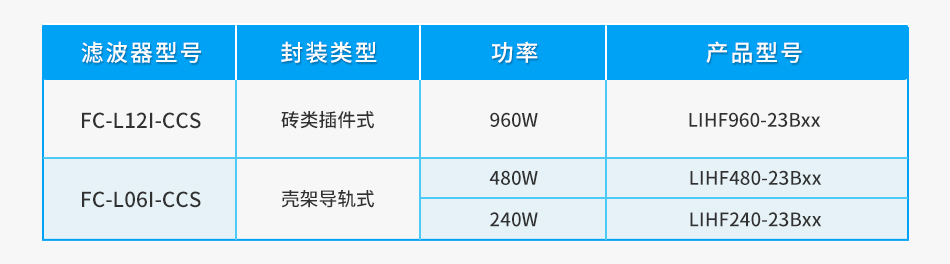

五丶产品选型
