AC/DC砖类电源适用的超薄型EMC辅助器——FC-LxxB系列

2023-12-20 08:28:00
彬彬有礼
来源:
mornsun
转贴 145
一、产品介绍

      为解决用户在砖类电源产品设计及恶劣应用环境中的电磁兼容问题,金升阳针对AC/DC砖类电源产品类别开发了多款配套应用的EMC辅助器FC-LxxB系列产品,来改善主功率砖类电源电路中的EMC问题。

二、产品优势

①高共差模抑制能力

针对电源产品应用前级带来的共差模干扰问题,EMC辅助器FC-LxxB系列产品基于一阶滤波方案,共差模抑制效果高达65dB,可有效抑制前级的干扰,确保系统应用的稳定和可靠。

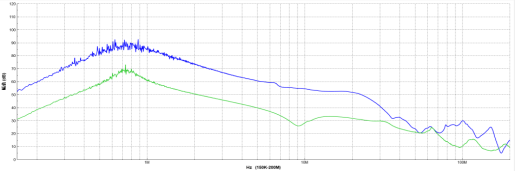

                                             FC-L04QB插入损耗图

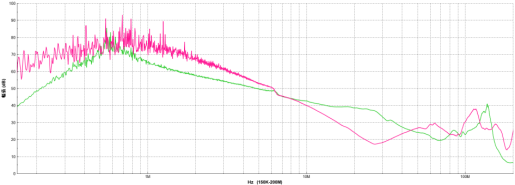

                                                        FC-L10HB插入损耗图

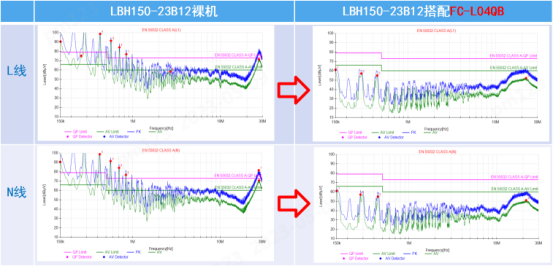

                                      FC-L04QB配套LBF150系列传导改善图

                                     FC-L10HB配套LBF750系列传导改善图

②高浪涌抑制能力

在常规电源应用前级,由于供电线路波动带来的浪涌针对后级设备带来的影响较大,后级防护不到位时易导致系统的运行出现异常,作为电源前级的滤波设备,FC-LxxB系列产品对差模浪涌抑制可达2kV,对共模抑制达4kV,可有效解决常规线路中的浪涌干扰。

③行业安规标准认证,简化设计方案

FC-LxxB系列在可靠性上均已通过CE认证(IEC60939 /62368),设计过程中结合市场主流电源产品应用进行配套开发,可适配金升阳AC/DC砖类电源LBF系列,提升整机系统满足CISPR32/EN55032 CLASS A等级。



三、产品特点

● 超宽输入电压范围:0-305VAC

● 工作温度范围:-40℃ to +105℃

● 符合EMC标准 IEC/EN61000-4系列及CISPR32/EN55032

● 高浪涌抑制能力2kV/4kV

● 插入损耗:CM/DM>65db

● 满足安规标准IEC62368

● 国际标准管脚尺寸,超薄型砖类封装

● 元器件100%国产化



四、产品应用

FC-LxxB系列适配金升阳AC/DC砖类电源产品,可广泛应用于工业、通信、无线、仪器检测、服务器、计算机、半导体等设备。

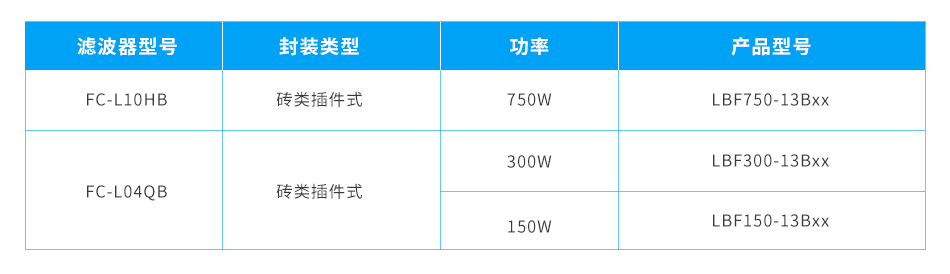

五、产品选型
