305全工况机壳开关电源15-150W——LMxx-23B系列

一、产品介绍

金升阳推出的“305全工况”机壳开关电源LMxx-23Bxx系列，输入电压范围宽至85-305VAC，功率段覆盖15-150W，满足多样应用场景对功率的不同需求。该系列产品高度优于行业水平，仅25mm。同时，该系列具有隔离电压高达4000VAC、空载功耗低至0.5W、效率高达88%等优势，采用双Y设计，符合IEC/EN/UL62368/CCC认证标准，安全可靠。

“305全工况”系列机壳开关电源产品除满足一般环境正常使用条件外，还可长期适用于对输入电压、温度、湿度、海拔、电磁干扰等方面有更高要求的恶劣环境或特殊环境。主要工况如：

1）电压波动工况

电压输入范围为85-305VAC/100-430VDC，解决使用常规85-264VAC输入产品应用时的三大痛点：

a.满足全球通用电压要求，110/220/277VAC等标准电压均适用，符合设备出口海外需要；

b.解决电网配电或发电机供电等情况下出现电压波动而导致常规电源失效问题；

c.在输入瞬态高电压时（如：设备启动关断时输入电压超过264VAC）也能正常工作；

2）高海拔工况

满足5000m海拔应用，产品通过模拟测试验证：高/低温海拔试验、长期老化试验等；

3）电磁干扰工况

a.EMI 满足CLASS B，并留有一定余量，对外干扰小，减少对人体的危害和其他设备的干扰；

b.浪涌抗扰度高达4KV，抗干扰能力强，适应恶劣环境应用；

4）高低温工况

工作温度范围宽至-30℃ to +70℃。低温至-30℃环境下，产品仍可满负载工作，启机能力强；高温至70℃环境下，产品元器件温升低，使用寿命长。

为满足多样环境的应用需要，金升阳同步推出了拓展型号：

LMxx-23Bxx-Q：三防漆工艺，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能，适用于严苛的工业环境；

LMxx-23Bxx-C：带端子盖，可以防止人体误接触端子；



二、 产品应用

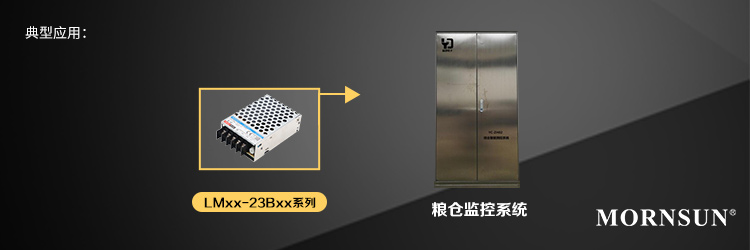

广泛应用于工控、LED、路灯控制、电力、安防、通讯、智能家居等领域，特别适用于对体积以及EMI要求比较高的地方。

三、产品特点

●  输入电压范围：85 - 305VAC/100 - 430VDC

●  交直流两用（同一端子输入电压）

●  工作温度范围：-30℃ to +70℃

●  效率高达88%●  空载功耗< 0.5W

●  4000VAC 高隔离电压

●  输出短路、过流、过压保护

●  符合IEC/EN/UL62368、GB4943 认证标准(认证中)

●  可承受335VAC 输入浪涌电压5s

●  过电压等级Ⅲ（符合EN61558）

●  满足5000m 海拔应用
