聚焦“新基建” | 隔离电源如何在充电桩中应用？

        据国家四部委联合发布的《电动汽车充电基础设施发展指导意见(2015-2020年)》，到2020年，我国将有超过1.2万个新能源集中式充电桩和超过480万个分散式充电站投入使用，以满足全国范围内500万辆电动汽车的充电需求。

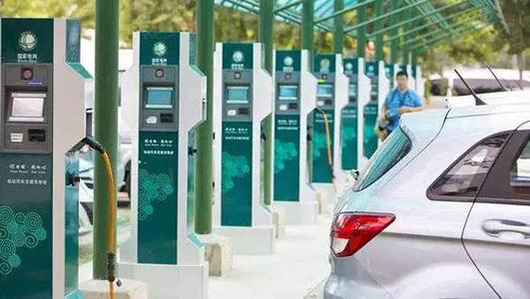

                                        图1 充电桩与电动汽车

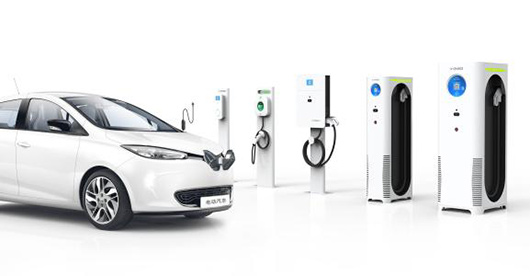

                                           图2 新能源汽车

二、直流充电桩行业的系统分析
        充电桩可分为直流充电桩和交流充电桩。其中直流充电桩体积较大，充电速度也更快，而交流充电桩则较为“小巧”。
        电动汽车充电桩主要由控制电路、监控安防单元、人机交互系统等组成。控制电路主要由嵌入式ARM处理器完成，需要5V电压供电。用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。交互信息主要通过485/CAN信号进行传递。
        用户可根据液晶显示屏进行人机交互，根据指示可选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。

三、直流充电桩行业的电源应用痛点与解决方案
        1.充电桩属于户外应用条件，一年四季温差较大，其器件对温度要求达到-20℃-50℃，同时环境复杂，受到的电磁干扰也较为强烈，因此器件需满足浪涌及脉冲群4级要求，户外环境较为潮湿，需要三防要求；
        2.目前市场存在大巴车24V和小轿车12V供电，需要根据BMS自动切换12V/24V输出供电，可选择我司充电桩专用电源-LM150-12M1224，新标准统一为12V；
        3.国内220V应用，标准规定220V单相供电的电压偏差不得超过标称电压的+7%~-10%，同时新国标中将BMS辅助电源统一标定为12V/10A的电源，实际应用需考虑降额，充电桩专用电源-LM150-23B12；
        4.配网不同负荷下，电压异常波动，导致充电桩的输入电压漂高，因此电源需承受300Vac浪涌输入5s或者兼容300Vac输入设计。

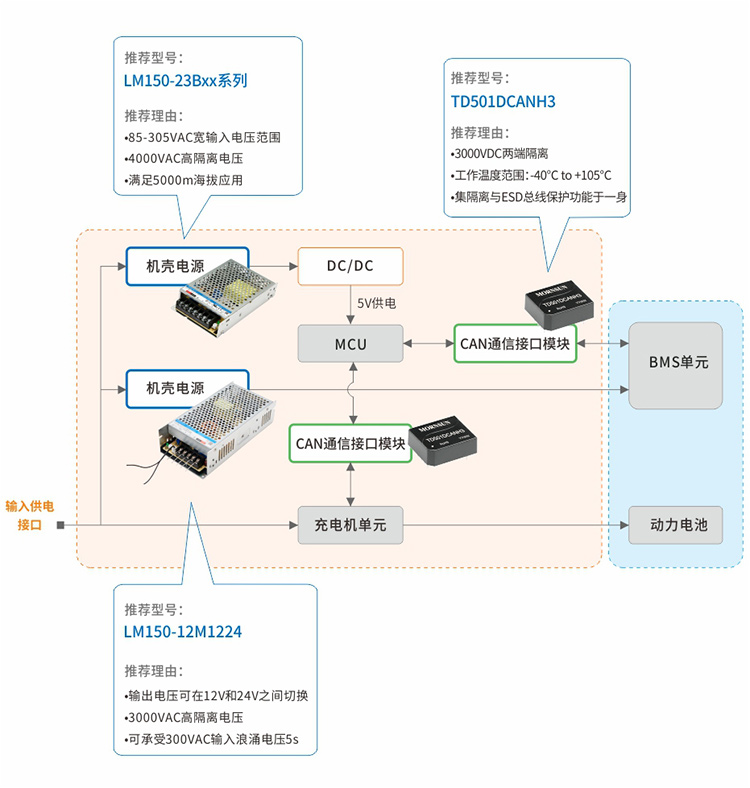

四、直流充电桩系统解决方案&专用产品推荐

五、小结
        随着国家政府政策扶持以及企业投入的增加，我国新能源汽车行业近年迎来了跨越式发展。新能源汽车和充电桩作为国家战略产业，需求在稳固增长，在此背景下高性价比的解决方案是胜出的首要条件。金升阳在充电桩领域将以往解决方案不断优化，正是为了帮助广大用户提升交流充电桩的性价比，以适应当前的市场环境，综合提升系统的稳定性、安全性、可靠性。
