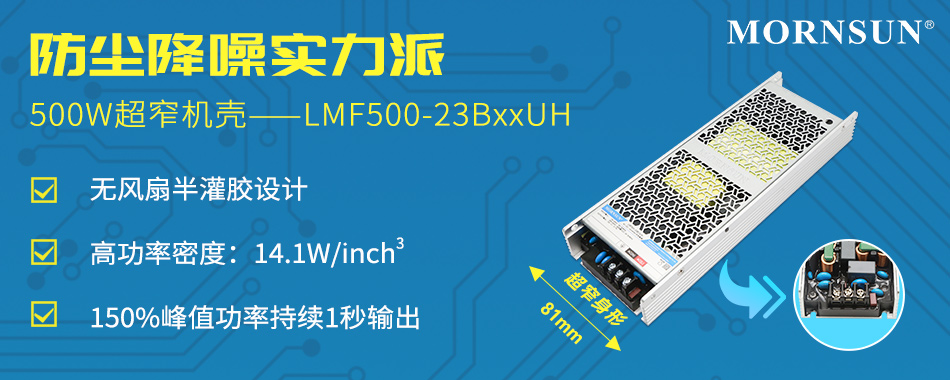

500W AC/DC超窄机壳开关电源，恶劣工况的更优选择—— LMF500-23BxxUH

     LMF500-23BxxUH系列----是金升阳为客户提供的无风扇半灌胶机壳电源，适用于相对恶劣的工业应用环境及户外等场合。该系列电源具有全球通用输入电压范围、交直流两用、高性价比、高PF值、高效率、高可靠性、安全隔离等优点。产品安全可靠，EMC性能好，EMC及安全规格满足国际EN/UL62368、EN61558、EN60335、GB4943的标准。广泛应用于工控、照明、电力、安防、通讯、智能、家居等领域。

一、产品优势如下

1）超窄体积，高功率密度

a. 232mm*81mm*31mm，功率密度达14.1W/inch3

2）适用范围广

a. 满足EN/UL62368、EN61558、EN60335、GB4943标准

b. 85-305VAC全工况输入电压

c. 温度范围-40 to +85℃

d. 支持侧面安装

e. PF> 0.95（满载,230Vac）

3）高可靠性

a. 70℃，海拔2000m的自然空冷环境以内，可3年质保；50℃，海拔5000m的自然空冷环境以内，可5年质保；

b. 短路、过压、过流、过温等保护功能齐全；

c. 漏电流小于0.75mA/277VAC；

d. 无风扇满载工作

e. 无风扇半灌胶工艺可以提高在高湿度，多灰尘污染物环境下的可靠性，优于双面三防漆的防护能力。

f. >110%Io，恒流保护，自恢复

4）节能环保

a. LMF500-23B36/48/55UH效率高达95%，LMF500-23B24UH效率达94.5%，LMF500-23B05UH效率达90%

5）优异的EMC性能

a. 传导骚扰  CISPR32/EN55032    CLASS B

b. 辐射骚扰  CISPR32/EN55032    CLASS B

c. 谐波电流  IEC/EN61000-3-2     CLASS A

d. 静电放电  IEC/EN61000-4-2     Contact±6KV/Air±8KV


二、产品应用

广泛应用于工控、照明、电力、安防、通讯、智能、家居等领域。

典型案例：户外显示屏、基站电源、激光设备、充电桩设备等

三、产品特点
① 宽输入电压范围：85-305VAC/120-430VDC
② 交直流两用（同一端子输入电压）
③ 宽工作温度范围：-40℃ to +85℃
④ 150%峰值功率持续1秒输出l输出短路、过流、过压、过温保护
⑤ 低纹波噪声
⑥ 高效率：可达95%
⑦ 主动PFC功能
⑧ 超窄外形，尺寸：232mm*81mm*31mm
⑨ 4000VAC高隔离电压
⑩ 满足5000m海拔应用
⑪ 符合IEC/EN61000-1、IEC/UL/EN62368-1、IEC60335-1、EN61558-1、GB4943
