小体积、广应用的B型剩余电流检测模组——TLB1506-P

一丶产品介绍

B型剩余电流检测作为功能最齐全的剩余电流检测方式，已在汽车电子、低压电器等行业指定相应的应用要求。但目前国内市场上B型产品较少，性价比低，国外产品则面临着较大的交付风险。

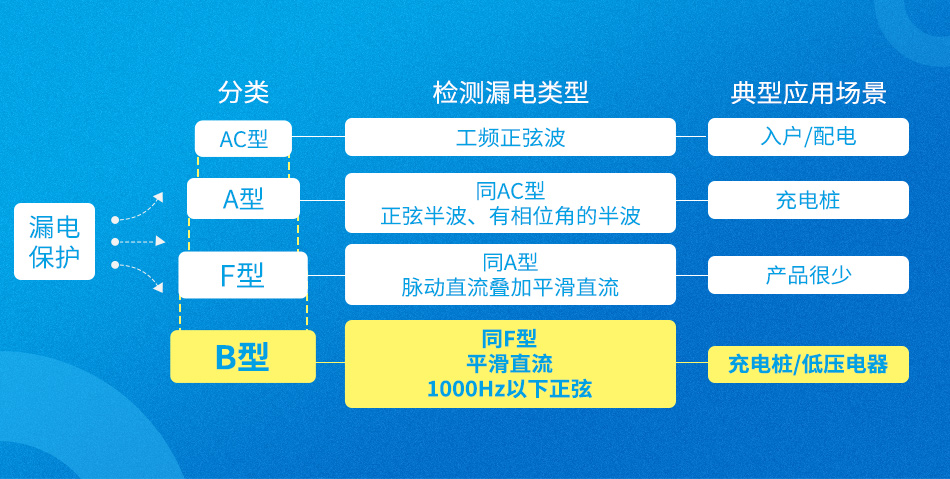

                                                                                  剩余电流检测类型及应用

为解决以上问题，金升阳通过长久的技术沉淀以及深度的市场调研，做到了核心电路自主化，现推出一款超小体积，参数可调的B型剩余电流检测模组——TLB1506-P，此产品是一款专用于基于磁通门电流检测的芯片，同时集成电流处理电路，以实现B型剩余电流保护功能，用户通过匹配外围电路即可满足各种不同场景应用需求。


二、产品优势

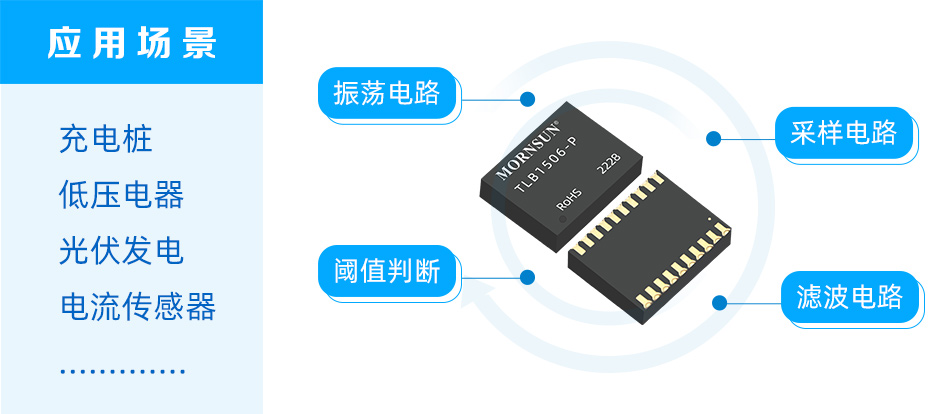

1、高度集成，体积小巧

产品内部集成了桥式振荡、电流处理等电路，可实现各种检测、保护、调节等功能，且功能引脚外置、可按需调节。用户可通过外围采样、滤波、阈值判断等电路实现剩余电流检测。采用SIP封装，能够最大程度的减小产品的占板面积，体积更小巧（10mm×13mm×3.1mm）。

2、参数可调，应用广泛

可检测交流、直流脉动、高频交流及直流电流等剩余电流类型，用于充电桩时符合GBT6829-2017相关要求，同步适用于欧标、美标相关剩余电流检测应用。

①用于检测各种类型剩余电流，当检测剩余电流值超阈值时输出脱扣信号。

②用于微型电流检测，增益可调，适应电流检测从6mA~300mA范围的应用。

30mA剩余电流检测实测数据

三、产品应用

该产品适用于从工业到汽车的各种应用，如充电桩、低压电器、光伏发电，剩余电流保护传感器等。

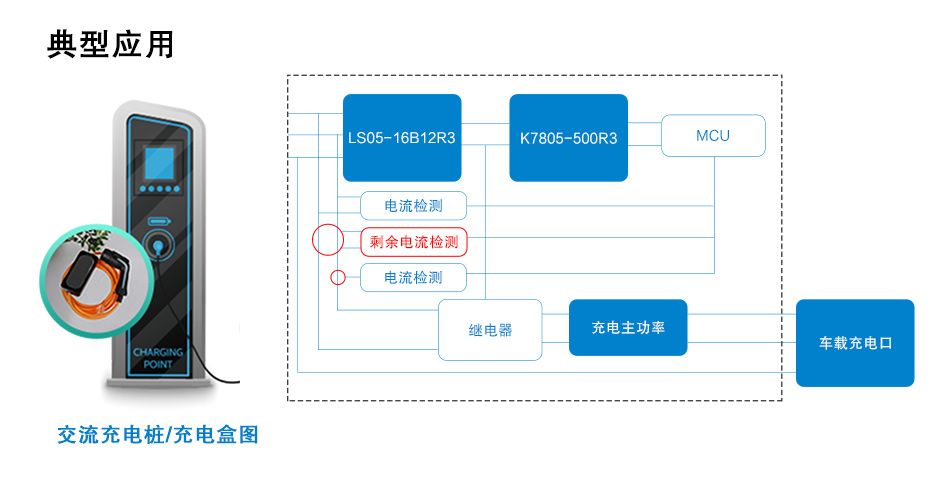

案例：交流桩/充电盒

在充电桩将电流进行转换并输送到汽车电池的过程中，电流大小的正常是保证充电过程安全的必要条件。对关键环节上的电流进行准确的测量，及时检测并反馈异常情况。基于此技术，金升阳拓展开发了充电桩专用的B型剩余电流检测模块（集成磁芯、线圈、外围设计，即插即用），敬请期待。


四、产品特点

1.适用于B型剩余电流保护；

2.适用于交直流电流传感器；

3.抗干扰能力强，不会误动作（EMC）

4.小体积：10mm×13mm×3.1mm；

5.宽工作温度范围：-40℃ to +85℃；

6.集成磁调制解调专用芯片；

7.可外接ADC采样电路；

8.输出直接驱动脱扣器；

9.触发电流阈值、电流传感系数、电流检测范围可调；


五、小科普：为什么需要B型剩余电流检测

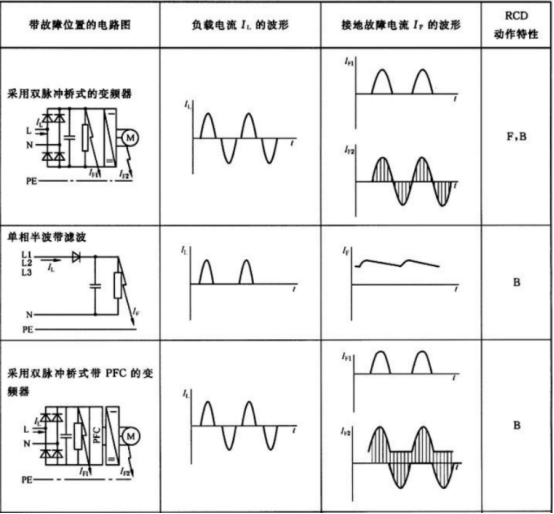

剩余电流检测应用可追溯至1990年前后,最早为AC型，用于常规工频剩余电流检测。由于用电设备对功率级的关注点各不相同，电路拓扑也比较繁多，故产生的剩余电流类型也十分复杂。

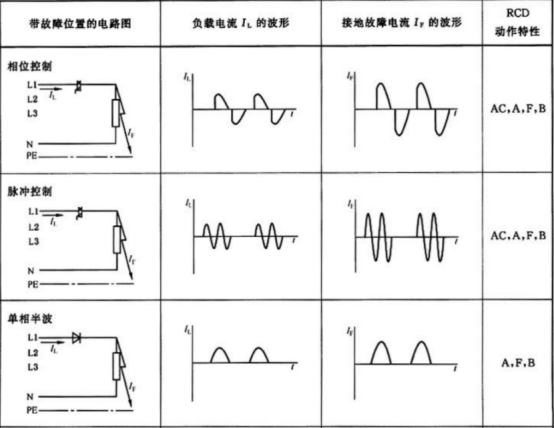

一般电路拓扑（相位控制、脉冲控制、单向半桥等）剩余电流检测用常规AC/A型或A型也能满足要求。
