工业交换机电源
方案描述:
工业交换机是从商用交换机基础上发展而来,更能符合严酷的工业现场需求,适应高电磁兼容性、-40-+85度的宽温度工作范围以及较高的MTBF(平均无故障工作时间),能够避免数据丢包,而且最显著的区别是拥有冗余自愈环网技术,比商用机的STP、RSTP协议的冗余时间大大缩短,基本能达到200毫秒以内。
工业交换机广泛应用于如下场合:
1)电力行业的DCS系统、风电监控系统、数字化变电站等;
2)交通行业的高速公路监控系统、信息安全系统、自动售检票系统等;
3)煤炭行业的煤炭综合系统、井上设备监控系统等;
4)冶金行业的能源管控系统、高炉自动化系统、连铸自动化系统等;
5)油气行业的油气管道系统、罐区监控系统等;
6)环保行业的污水处理自动化监控系统等。
供电方式:
1) 供电电源采用两个模块进行冗余设计,可以是2只AC-DC、2只DC-DC或者是两者混合形式;
2) 主电源的功率在25W以上,通常会是40W或者60W;
3) 需要满足-40~+85℃工业级温度范围以及自然散热;
4) EMS要求能够满足Class A的判定要求;
5) 电源需要多种保护,例如:欠压保护、过压保护、短路保护等。
冗余设计:交换机系统需要不间断地供电,当主电源断电时,冗余式供电的辅助供电系统就应该能够及时地工作,且切换的时间越小越好,通常都需要在200ms之内。因此在供电模块的输出端可以增加一些容量大的电解电容,满足电源系统之间的切换和系统数据的保存。
方案特点:
金升阳公司推出了LH25、LH40、LH60系列的AC-DC产品,URB系列6W~20W以及VRB系列6W~50W的DC-DC产品
1)抗干扰能力强,避免数据丢包效率高;
2)工作温度-40度-85度;
3)多种封装形式,便于产品设计的小型化,引线式封装使用更加方便;
4)EMC满足IEC/EN61000要求,裸机满足CISPR22/EN55022 CLASS-A

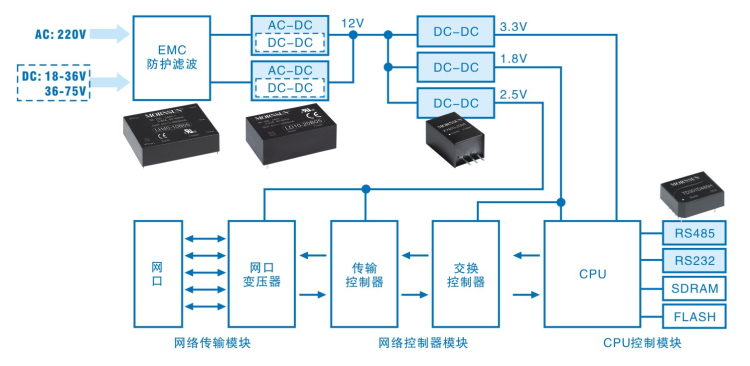

方案框图
