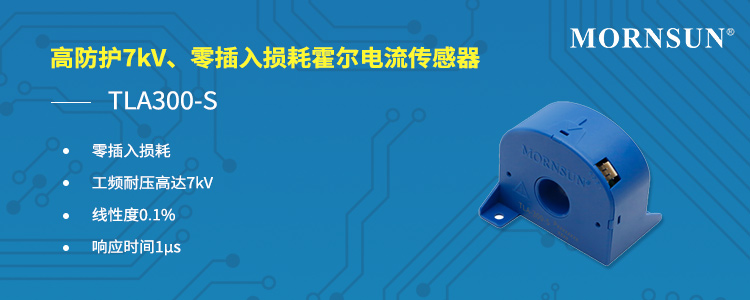

高防护7kV、零插入损耗霍尔电流传感器——TLA300-S - 产品速递 - 上海汇勤电子科技有限公司

一、产品介绍

在电源系统中，工作异常电流过大时，会影响电源工作、严重时甚至会损坏整个系统。因此，为保证系统安全稳定运行，常需要电流互感器来监控电源工作电流状态，将电流信号隔离传输到主控系统，电源正常工作时，可以实时监控电源的状态；电源电流异常时，可及时反馈电流信号到主控系统，主控系统识别异常后，发出信号关闭电源并发出警报信号，以此及时有效地保障系统安全可靠运行。

金升阳基于电镀电源应用，利用霍尔采样、闭环补偿、“零”剩磁、结构优化等设计，开发出精度高、响应快、高可靠的霍尔型电流互感器TLA300-S，可以实现对直流磁通、交流磁通、激励磁通在全带宽范围内准确测量，有效采集测量电流信号，便于用户系统实现监控、采集、防护等功能。

高达100KHz的带宽，把系统中的谐波尽收，确保测量精度；零插入损耗，让您无需为插入损耗而忧心忡忡。

二、产品应用

TLA300-S采用盘式结构，方便使用螺栓固定，可广泛应用于电焊电源、UPS电源、电池供电、开关电源、运动控制、交流变频等领域。

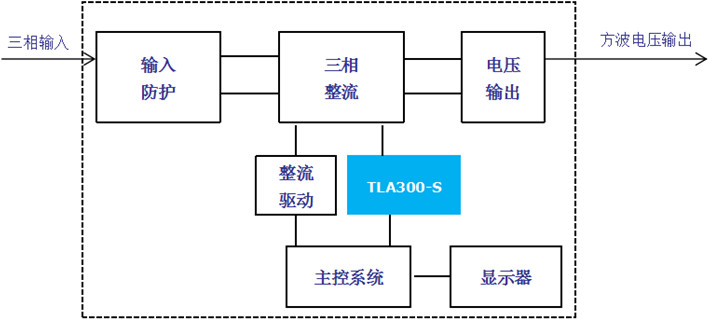

典型应用框图一：电镀电源

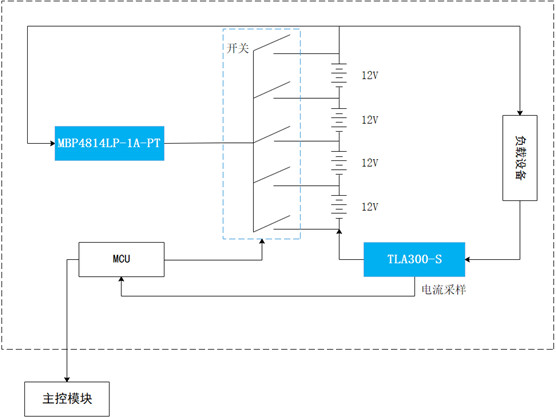

典型应用框图二：电池均衡系统

三、产品特点

l 线性度0.1%
l 精度0.8%
l 带宽100kHz
l 响应时间1μs
l 测量范围0~±300A，过载最大600A
l 零插入损耗
l 工频耐压7kV
l 霍尔效应闭环补偿
l 对供电电源的电压对称性不敏感
