200-1500VDC超宽输入H桥取电专用电源PV40-29A/BxxH

2023-12-23 13:10:00
彬彬有礼
来源:
mornsun
转贴 157
     为满足终端系统对H桥取电的低成本、高可靠的需求,金升阳使用新一代自主技术,开发光伏电源配套类产品,推出200-1500VDC超宽电压输入H桥取电专用电源PV40-29A15H(双路±15V输出)、PV40-29B15H(单路15V输出)。

        PV40-29AxxH、PV40-29BxxH系列输入电压宽,温度范围宽(-40℃ to +75℃),提供3年质保,保护功能齐全(输入/输出),EMS性能良好,配置单路/双路型号,增加外部连接可作非隔离应用,适用于输入稳定场合,为SVG/逆变器/高压变频器等系统的H桥取电,提供安全可靠、优质高效的解决方案。

一、产品优势

1)性能优越
    ① 超宽输入电压:200-1500VDC,从H桥高压电容取电,简化系统设计,提高可靠性。
    ② 效率:高达86%;
    ③ 工作温度宽:-40℃~+75℃,适用于复杂工业环境;
    ④ 输出电压:配置单路15V、双路+15V型号,满足通用选择;
    ⑤ 应用灵活:PV40-29A15H型号,增加外部连接,可改为±15V双路非隔离,满足多元化应用。
2)安全可靠
    ① 高隔离耐压:输入-输出4000VAC,漏电流<4mA;
    ② 保护功能全:自带输入欠压、防反接保护,输出短路、过流、过压保护,有效应对系统故障;
    ③ EMS:浪涌抗扰度满足3级,脉冲群抗扰度满足4级;
    ④ 海拔:最高5000m,适合各种地理、气候环境;
    ⑤ 认证:设计参考UL1741,EN/BSEN62109-1。

二、产品应用
H桥取电专用电源PV40-29A/B15H,是专为SVG/逆变器/高压变频器的H桥取电应用而开发的高效率、高可靠、高隔离稳压电源,适用于输入稳定场合。其自带的多重保护功能,可提高系统工作的稳定性与安全性。

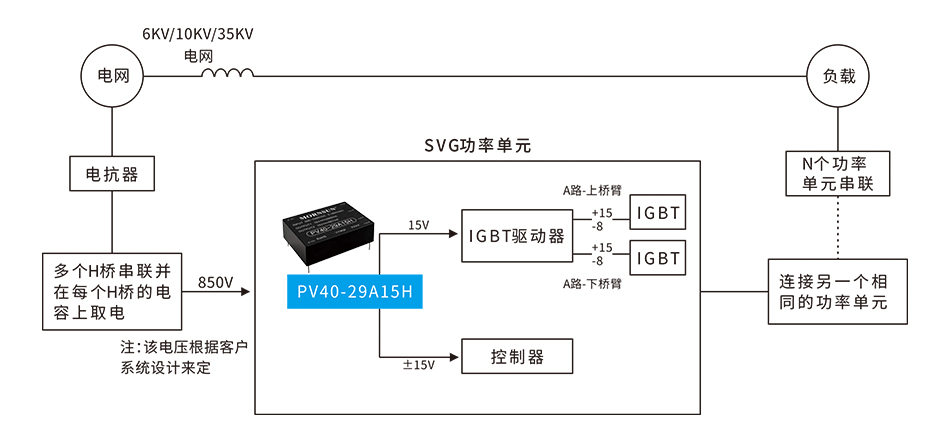

【高压SVG系统应用案例】

三、产品特点
● 输入电压:200-1500VDC
● 工作温度: -40℃~+75℃
● 3年质保,5000m海拔,4000VAC隔离电压
● 输入欠压/防反接保护,输出短路/过流/过压保护
● 浪涌抗扰3级,脉冲群抗扰4级
● 设计参考UL1741、EN/BSEN62109-1标准
