6000VDC高隔离汽车级变压器——CTTH0505-1T系列

2020-03-03 12:06:00
彬彬有礼
转贴 556
一、产品介绍
        金升阳最新发布的汽车级高隔离小体积变压器——CTTH0505-1T系列,其设计、验证、生产过程完全按照IATF16949体系执行, 产品元器件符合AEC-Q200测试标准,满足汽车行业对高可靠小体积电源的要求。
此外,CTTH0505-1T可与MORNSUN SCM1201定压推挽控制器IC配套使用,通常用于为隔离数据接口(如RS232,RS485或CAN总线)的次级侧供电。

二、产品应用
        此系列适用于纯数字电路,模拟采集电路,数据交换电路中,实现电源电路与信号电路及通信模块隔离,减小干扰、提高稳定性以及可靠性。

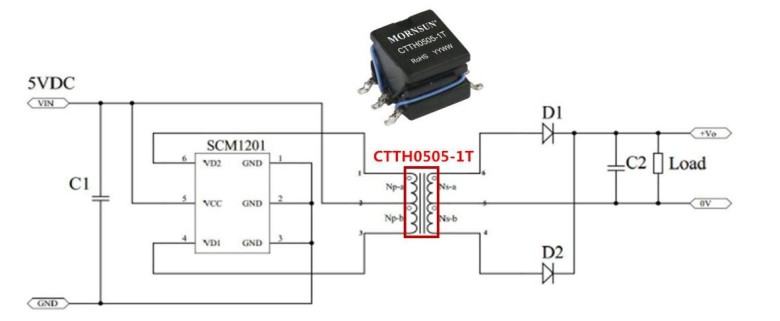

        应用电路示例:



三、产品特点
● 符合AEC-Q200汽车级品质认证
● 产品按IATF16949体系管控
● 小型SMD 封装
● 隔离电压5000VAC/6000VDC
● 工作温度范围:-40℃ to +125℃
● 满足加强绝缘设计
