适配导轨电源的480W不间断电源LUPS20-24F-N

LUPS20-24F-N性能可靠、功能丰富，输入电压范围宽（22.5-30VDC），60℃可满载，采用数字化控制，可远程关断，输入输出-机壳间耐压1KVAC，具备防反接保护、48H防盐雾、过流/过压/温度异常保护、双面三防漆、卡扣正反双面安装、充放电多档位选择等优势。

       一、产品优势

1）性能强大

① 输入电压范围宽：22.5-30VDC；

② 效率高达98%；

③ 60℃满载工作，超宽工作温度范围：-40℃ to +75℃；

④ 数字化：时刻采样（温度/电压/输出电流/缓冲时间/充电电流），指示灯显示，工作状态随时可见；

⑤ 多档位：电池充电电流（3档）、电池缓冲放电时间（10档），完美匹配多场合应用。

2）安全可靠

① 3年质保，最高5000m海拔；

② 安全隔离：输入输出-机壳间耐压1KVAC；

③ 远程关断：可远程关断电池缓冲放电；

④ 保护特性：过流/过压/温度异常保护；

⑤ 高防护：防反接，双面三防漆，48H盐雾，可应用于极端恶劣环境（如海边）及复杂控制系统；

⑥ 设计符合IEC/UL/EN62368,UL508,GB4943等认证标准。

3）备电电池管理特性

① 电池容量适配范围广：该产品外接电池，可适配3.9AH/10AH/150AH等容量；

② 温度异常保护：监控产品自身及外接电池温度，可高温/低温保护，保护时关闭充电或放电；

③ 温度补偿控制：通过温度传感器，感知外接电池温度，根据电池温度调整电池的充电截止电压，

提高电池使用寿命；

③ 信号与显示：Error/Diagnosis/StatusBatt1/StatusBatt2等指示灯显示；

④ 多个触点状态：Alarm/Bat Charge/Bat Mode。

4）生产管控

① 二维码/SN码，单体唯一追溯，提高质量追溯能力；

② 更高等级的质量指标要求（不良率/外观标准等）。



二、产品应用

可搭配480W导轨电源一起使用，外接电池，安装于导轨电源输出端与负载之间，为后端负载提供不间断供电，广泛适用于对可靠性要求严苛的应用场景，如安防、军工、航天、核电、风电、石油化工、精密仪器、新能源等，为其提供高稳定、高抗扰、高可靠的不间断电源。

本产品适合在自然空冷却环境中使用，如在密闭环境中使用请咨询金升阳FAE。

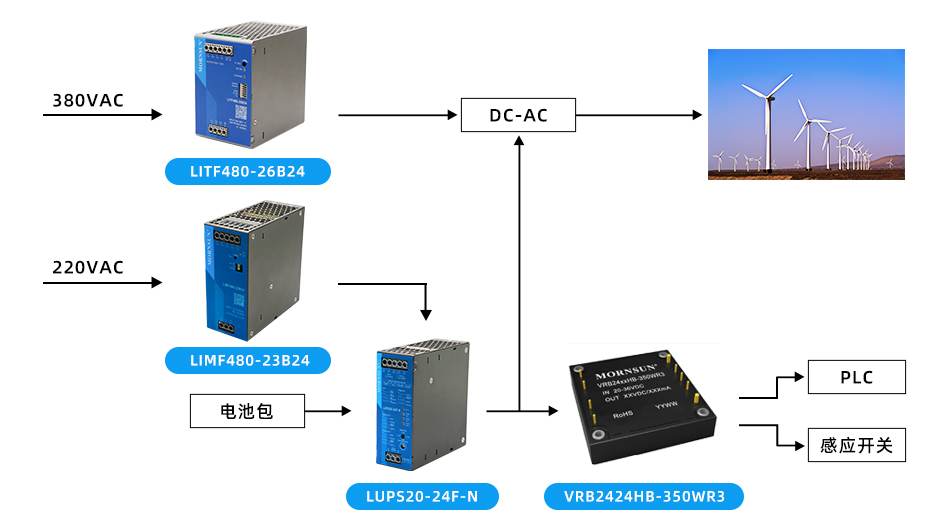

1、应用案例图

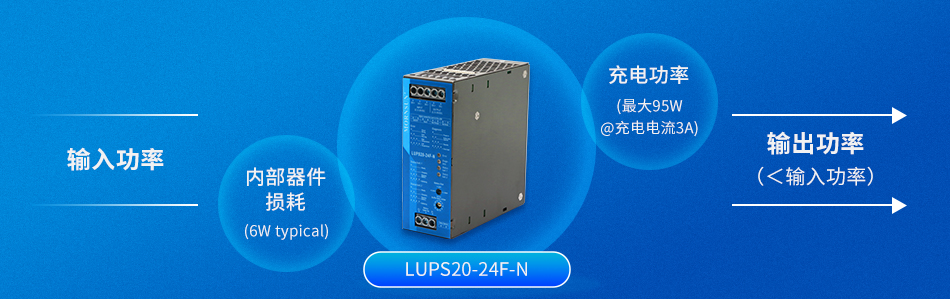

2、功率分配图

三、产品特点

● 输入电压范围：22.5-30VDC

● 效率高达98%

● 工作温度范围：-40℃ to +75℃，60℃可满载工作

● 输入输出-机壳间耐压1KVAC

● 满足最高5000m海拔应用

● 3年质保

● 防反接保护，输出过流、输入过压保护，温度异常（高温/低温）保护，温度补偿控制

● 远程关断功能，可远程关断电池缓冲放电

● 48H防盐雾，双面三防漆防潮防尘

● 充放电多档位选择，工作状态指示灯显示，卡扣正反双面安装

● 设计符合符合IEC/UL/EN62368,UL508,GB4943等认证标准
