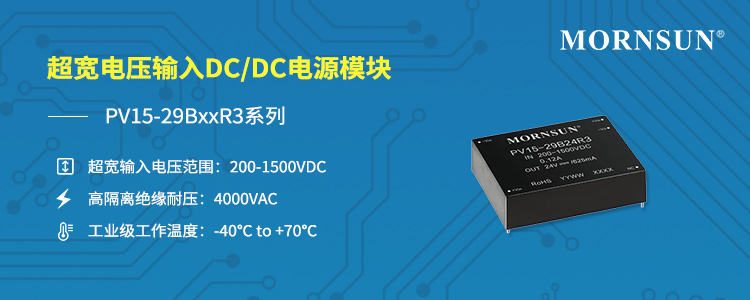

200-1500VDC超宽输入DC/DC电源模块——PV15-29BxxR3系列

一、产品介绍

金升阳PV超宽输入电压电源可广泛应用于光伏发电和高压变频等场合，经过新技术探索与突破，对15W电源进行升级，推出更宽输入电压、体积更小的PV15-29BxxR3系列。
PV15-29BxxR3系列输入电压范围200-1500VDC（1600VDC可持续10S），满足工业级工作温度-40℃ to +70℃。与升级前相比，该电源不仅体积缩小了62%，性价比与效率也得到了显著提高。

产品优势如下

1）尺寸小巧、简单易用
与R1代（125*75*40mm，375cm³）对比，体积缩小了62%（89*63.5*25mm，141cm³）；
接线式（A5）与导轨式（A6）拓展封装；
2）宽电压范围：200-1500VDC
拥有超宽输入电压，且1600VDC可持续10S；
3）高可靠性
a.  冲击电流小，最大冲击电流低达90A；
b. 高隔离绝缘耐压，加强绝缘，满足客户4000VAC高耐压需求，实际数据：4000VAC/1.76mA
c. 裸机满足EMS测试
d. 通过内部双85试验（高温85℃与高湿85% RH环境正常工作1000小时）
e. 通过EN62109认证
f. 符合UL1741、CSA-C22.2 No.107.1认证
4）宽工作温度范围、低功耗、高效率
a.      工作温度范围：-40℃ to +70℃；
b.     效率高达83%；

二、 产品应用

可广泛应用于汇流箱监控系统、逆变器系统、追踪系统等场合

三、产品特点

● 超宽输入电压范围：200-1500VDC(瞬态1600V持续10S)
● 工业级工作温度：-40℃ to +70℃
● 高效率、低纹波噪声
● 满足加强绝缘，4000VAC 高隔离电压
● 满足5000m海拔应用
● 输入欠压保护、防反接保护，输出短路、过流、过压保护
● 通过 EN62109 认证
● 符合 UL 1741、CSA-C22.2 No.107.1、EN62109 认证
