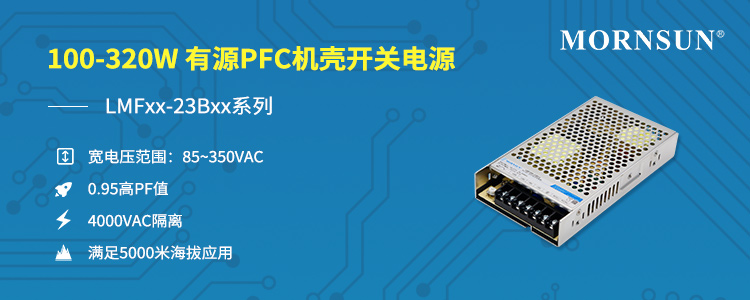

100-320W 305V输入全工况带PFC机壳开关电源--LMFxx-23B系列

一、产品介绍

金升阳拓展”305全工况”产品族，将原有带PFC机壳电源全面升级，升级后产品输入电压范围宽至85-305V，在电网波动或发电机等工作条件导致电压超过264VAC情况下，产品长期可靠。功率段覆盖100-320W，满足多样应用场景对功率的不同需求。

该系列电源具有4000VAC高隔离电压，0.95高PF值，交直流两用的特点，符合UL62368、EN62368、CB62368以及GB4943认证标准。

“305全工况”系列机壳开关电源产品除满足一般环境正常使用条件外，还可长期适用于对输入电压、温度、湿度、海拔、电磁干扰等方面有更高要求的恶劣环境或特殊环境。主要工况如：

1）电压波动工况

电压输入范围为85-305VAC/100-430VDC，解决使用常规85-264VAC输入产品应用时的三大痛点：

a. 满足全球通用电压要求，110/220/277VAC等标准电压均适用，符合设备出口海外需要；

b. 解决电网配电或发电机供电等情况下出现电压波动而导致常规电源失效问题；

c. 在输入瞬态高电压时（如：设备启动关断时输入电压超过264VAC）也能正常工作；

2）高海拔工况

满足5000m海拔应用，产品通过模拟测试验证：高/低温海拔试验、长期老化试验等；

3） 电磁干扰工况

a. EMI 满足CLASS B，并留有一定余量，对外干扰小，减少对人体的危害和其他设备的干扰；

4）高低温工况

工作温度范围宽至-30℃ to +70℃。低温至-30℃环境下，产品仍可满负载工作，启机能力强；高温至70℃环境下，产品元器件温升低，使用寿命长。

为满足多样环境的应用需要，金升阳同步推出了拓展型号：

LMFxx-23Bxx-Q：三防漆工艺，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能，适用于严苛的工业环境；

LMFxx-23Bxx-C：带端子盖，可以防止人体误接触端子；



二、产品应用

广泛应用于工业自动化设备、控制系统、机电设备、仪器仪表、智能楼宇、家用电器等终端产品。

三、产品特点

●  输入电压范围：85-305VAC/120-430VDC，产品在输入在瞬态高电压时也能正常工作，同时能够解决电压波动导致常规电源失效问题。

●  内置主动式PFC：PF值：0.95/230VAC

●  工作温度范围：-30℃ to 70℃

●  隔离电压：4000VAC高隔离电压

●  稳压输出、低纹波噪声

●  低待机功耗

●  保护功能齐全：具有短路、过流、过压及过温保护功能

●  可承受5G振动测试

●  满足5000M海拔应用

●  EMI性能：满足CISPR32/EN55032 CLASS B

●  符合UL62368、EN62368、CB62368以及GB4943认证标准(UL、CE 、CCC 认证中）

●  可接受三防定制

●  3年保质
