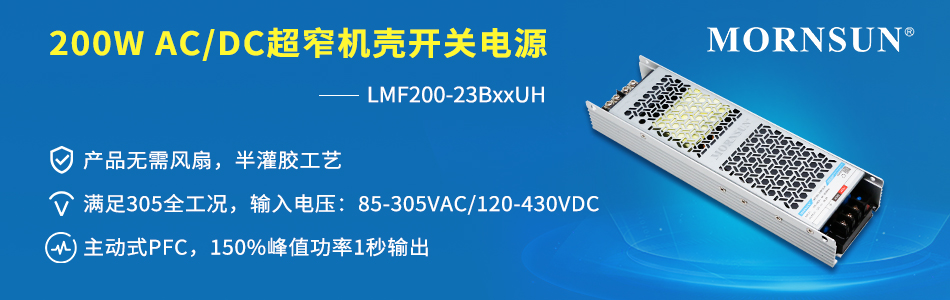

200W AC/DC超窄机壳开关电源—— LMF200-23BxxUH

一、产品优势如下

1）适用范围广

a. 85-305VAC全工况输入电压，符合全球工作电压范围

b. 温度范围-40 to +70℃

c.   满足EN/UL62368、EN61558、EN60335、GB4943标准

d.   PF> 0.95（满载,230Vac）

2）高可靠性

a. 无风扇设计可以提高在多灰尘等恶劣应用环境的可靠性，市场上使用有风扇的机壳电源易吸入灰尘等杂质，电源易失效损坏；无风扇设计可从根本上杜绝该失效模式。

b. 半灌胶设计（产品器件灌胶），从设计角度大幅提升产品在高湿度等恶劣应用环境的可靠性，本设计优于双面三防漆的防护能力。

c. 70℃，海拔2000m的自然空冷环境以内，可3年质保；50℃，海拔5000m的自然空冷环境以内，可5年质保；

d. 短路、过压、过流、过温等保护功能齐全；

e. 漏电流小于0.5mA/240VAC；

f. 无风扇满载工作

g. 150%峰值功率持续1秒输出

3）节能环保

a. LMF200-23B24/36/48UH效率高达94%，LMF200-23B12UH效率达93%，LMF200-23B05UH效率达91%

4）EMC性能较优

a. 传导骚扰  CISPR32/EN55032    CLASS B

b. 辐射骚扰  CISPR32/EN55032    CLASS B

c. 谐波电流  IEC/EN61000-3-2     CLASSA,CLASSC and CLASSD

d. 静电放电  IEC/EN61000-4-2     Contact±6KV/Air±8KV

5）超窄体积，高功率密度

a. 194*55*26mm，功率密度达12.07W/inch3


二、产品应用

广泛应用于工控、照明、电力、安防、通讯、智能、家居等领域。

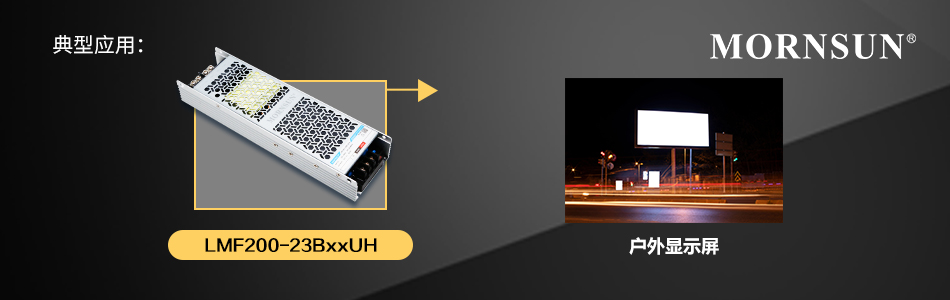

典型案例：户外显示屏



三、产品特点
① 宽输入电压范围：85-305VAC/120-430VDC
② 交直流两用(同一端子输入电压)
③ 半灌胶工艺，无风扇设计
④ 工作温度范围：-40℃ to+70℃
⑤ 高效率、主动式PFC
⑥ 150%峰值功率持续1秒输出
⑦ 4000VAC高隔离电压
⑧ 输出短路、过流、过压、过温保护
⑨ 满足海拔5000m使用
⑩ 符合EN/UL/BSEN62368、EN60335、EN61558、GB4943等认证标准
