机壳开关电源LM系列适用的EMC辅助器——FC-LxxWx系列

      为解决客户系统设计及电源实际应用过程中，应用环境电路带来的EMC干扰问题，我司针对机壳开关电源开发了多款配套应用的EMC辅助器FC-L系列产品，来改善电源在实际应用中的EMC问题。

二、产品优势
①高共差模抑制能力

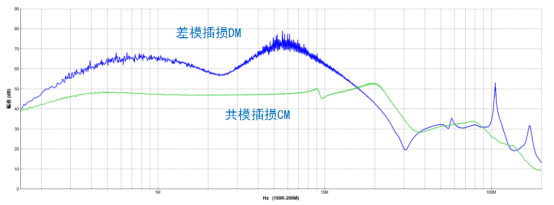

针对电源应用前级带来的共差模干扰问题，EMC辅助器FC-LxxWx系列基于一阶滤波方案，共模、差模插入损耗带宽较宽，FC-L03Wx CM抑制能力最高可达50dB@20MHz，DM则可达到75dB@10MHz，FC-L06Wx CM抑制能力最高可达55dB@20MHz，DM则可达到75dB@10MHz，可有效抑制前级的干扰，确保系统应用的稳定和可靠。

②高浪涌抑制能力

在常规电源应用前级，由于供电线路波动带来的浪涌对后级设备带来的影响较大，后级防护不到位时易导致系统的运行出现损坏、重启等异常，作为电源前级的滤波设备，FC-LxxWx系列产品对差模浪涌抑制可达4kV,对共模抑制达6kV，可有效解决常规线路中的浪涌干扰（常规辅助器一般仅支持2kV/4kV）。

③EMI抑制效果较优

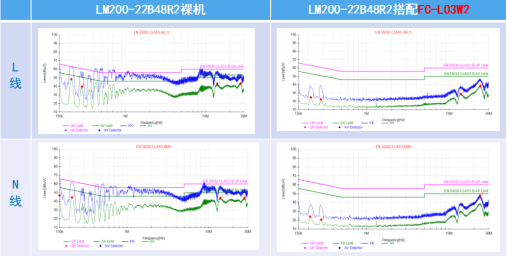

a. 传导骚扰  CISPR32/EN55032    CLASS B

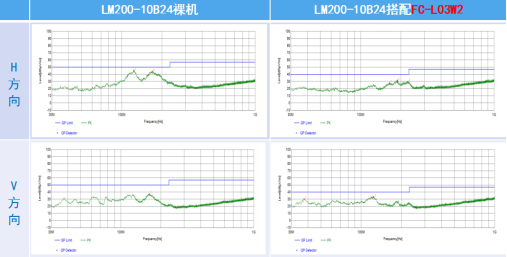

b. 辐射骚扰  CISPR32/EN55032    CLASS B

④多封装便捷应用
标准型号：基础接线封装，85*39*28.9mm
拓展型号（+A2S）：金属底板接线封装，85*39*29.9mm
拓展型号（+A4S）：金属导轨接线封装，89*39*36.4mm

⑤行业安规标准认证，简化设计方案

FC-LxxWx系列在可靠性上均已通过CE认证（IEC60939 /62368），设计过程中结合市场主流电源产品应用进行配套开发，可适配金升阳机壳开关电源LM系列，提升整机系统满足CISPR32/EN55032 CLASS B等级。


三、产品应用

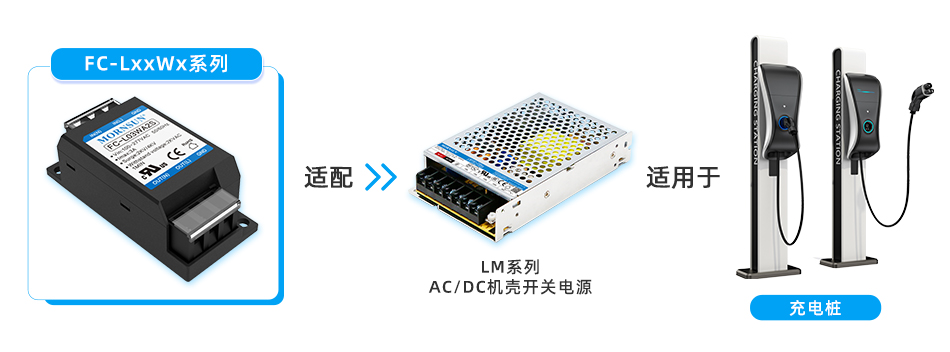

FC-LxxWx系列基于我司产品布局情况和电源配套应用需求进行开发，适配金升阳机壳开关电源LM35、LM100、LM200、LM350等系列。可广泛适用于高铁动力、电焊机、变频器、光伏逆变器、电机逆变、UPS电源、充电桩、电机控制等领域。

四、产品特点
超宽输入电压范围：0-305VAC/0-430VDC
工作温度范围：-40℃ to +85℃
符合EMC标准 IEC/EN61000-4系列及CISPR32/EN55032
高浪涌抑制能力2kV/4kV、4kV/6kV
插入损耗DM高达75dB & CM高达50dB
符合安规标准IEC60939和IEC62368

五、产品选型
