【提质、保安、降本】充电桩剩余电流保护模块——TLB6-A1系列

2023-10-27 09:20:00
彬彬有礼
来源:
mornsun
转贴 24
       新能源汽车行业持续发展,越来越多的居民小区和商业建筑都在新建或改造电动汽车充电桩。作为公共设施,充电桩的设计事关生命安全,提前预防充电过程中可能出现的漏电情况是每个电动汽车、充电桩生产厂家必要的举措。

         金升阳在充电桩行业深耕多年,电源产品已有一定的口碑及影响力。基于国内充电桩剩余电流技术相对落后,海外产品价格昂贵,交期长的现状,金升阳通过深度市场调研及长久的技术沉淀,将核心电路自主化,推出了安全可靠的充电桩剩余电流保护模块——TLB6-A1系列。

一、产品优势

TLB6-A1系列可广泛应用于电动汽车充电器(充电桩)行业,利用磁通门检测技术实现对直流、交流与各种脉动剩余电流检测,满足IEC62752(模式 2)与IEC62955(模式 3)的剩余电流检测标准,能够检测涵盖B型剩余电流波形,并且能检测 6mA 直流剩余电流,触发灵敏,及时响应漏电事件。

1、B型检测,安全可靠

产品检测B型+6mA漏电,相比于市面上的A型+6mA,检测范围更宽,更安全可靠。

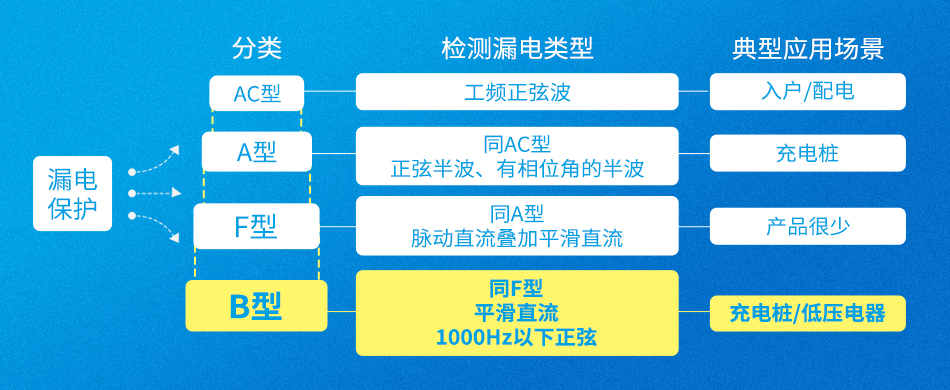

      B型剩余电流检测作为功能最齐全的剩余电流检测方式,已在汽车电子、充电桩等行业指定相应的应用要求。在电动汽车充电系统中,整流、PFC等电路往往存在高频正弦交流剩余电流,脉动直流剩余电流、平滑直流剩余电流,常规A型检测不到,且在直流剩余电流叠加的情况下可能会导致A型剩余电流检测失效,故需要B型剩余电流检测。

2、基于标准,优于标准(IEC62752、IEC62955)
对于充电桩剩余电流检测,国内外均有标准要求;海外强制执行(IEC62955、IEC62752)标准,而在充电桩发展越来越成熟的趋势下,国内对剩余电流的标准逐渐向IEC看齐,进一步对平滑直流剩余电流的保护做出要求。

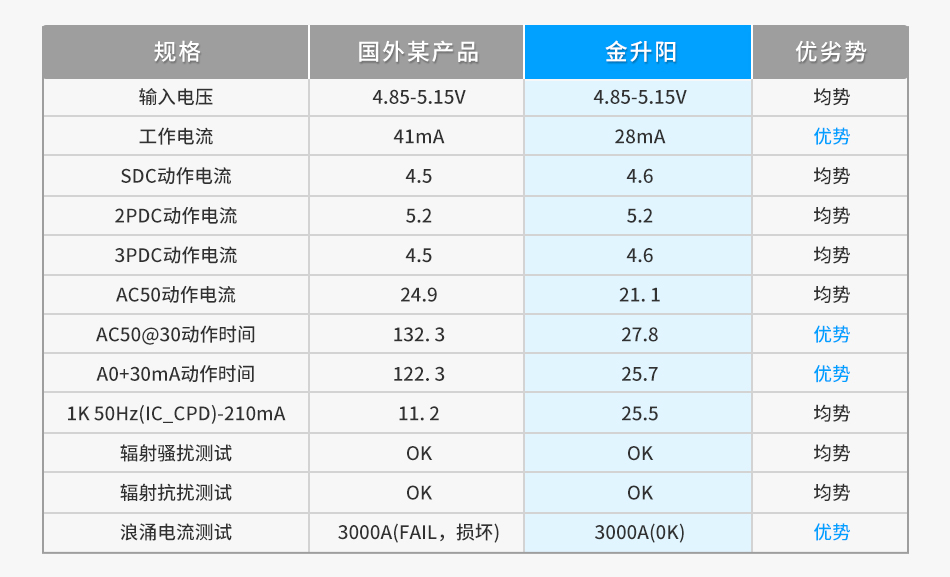

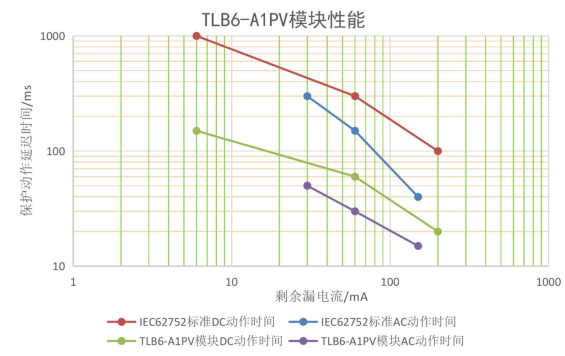

     TLB6-A1系列产品动作时间远低于IEC62752标准规定,更快响应,系统剩余电流检测及保护更安全。以下为TLB6-A1PV的实测数据,其动作时间优于标准规定的40%~60%。

3丶封装齐全,应用广泛

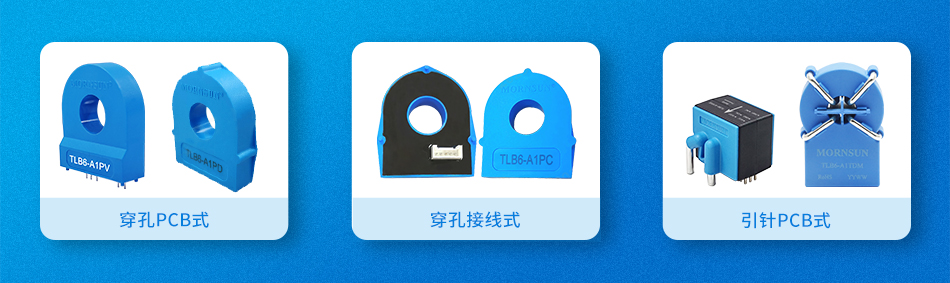

TLB6-A1系列涵盖穿孔式、接线式、引针式等多种封装,可灵活匹配各种应用场景,为用户提供更多选择。

4 、性价双优,交付无忧

      ● 采用自主核心IC,小体积、高集成度、一致性更好。

      ● 自动化覆盖率高、性价比更优。

      ● 性能优异、更快响应,高可靠性。

      ● 关键器件100%国产化,交付无忧。

5、优质服务,售后无忧

      ① TLB6-A1系列适配金升阳AC/DC电源模块、DC/DC电源模块及通讯模块等产品,提供一站式解决方案;

      ② 在充电桩行业中,EMC及认证是关键,金升阳FAE团队拥有成熟的EMC整改经验,协助用户解决EMC难题。



二、产品应用

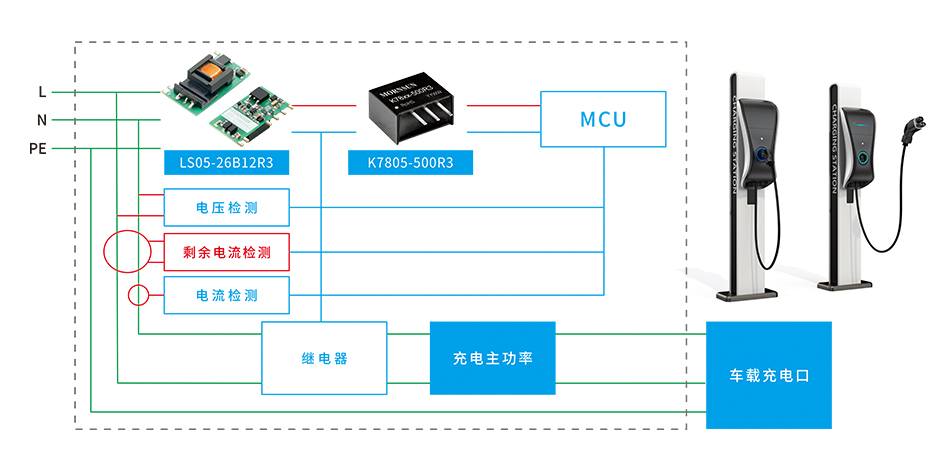

剩余电流检测及保护是每个充电桩必备的功能模块,直接关乎人身安全以及预防对持续接地故障电流引起的火灾危险。
在充电桩将电流进行转换并输送到汽车电池的过程中,各级转换系统中电流的正常是保证充电过程安全顺利进行的必要条件。关键环节上的电流进行准确测量,能及时检测并反馈漏电等异常情况,从而避免安全事故的发生。



三、产品特点

● 覆盖B型与直流6mA的剩余电流检测l

● 满足IEC62752:2018(IC-CPD)的剩余电流要求l

● 满足IEC62955:2018(RDC-PD)的剩余电流要求l

● 高响应速度l

● 抗EMS干扰能力强l

● 3000A冲击电流保护能力
