电子工程师不得不熟记的二十个基本模拟电路

作为一个电子工程师，您真正掌握了模拟电路技术吗？掌握模拟电路分为三个层次：初级层次、中级层次、高级层次。

      初级层次：熟练记住这二十个电路图，并清楚这些电路的作用。只要您是自动化、电子、电控类专业人士，都应该且必须熟记这二十个基本模拟电路。

      中级层次：能分析这二十个电路中的关键元器件的作用；每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法。定性分析电路信号的流向、相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

      高级层次：能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

      您达到了哪个层次呢？赶紧熟记以下电路，给大脑快速充电吧！

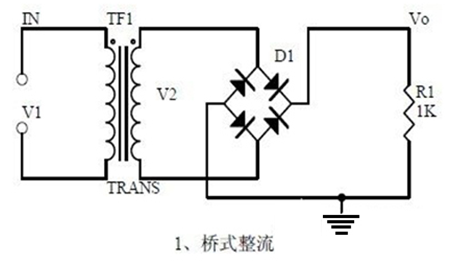

一、桥式整流电路

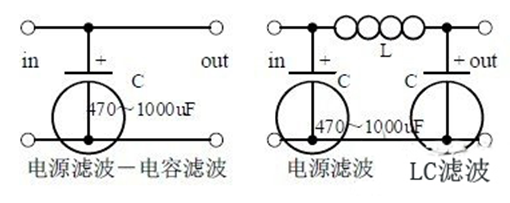

二、电源滤波器

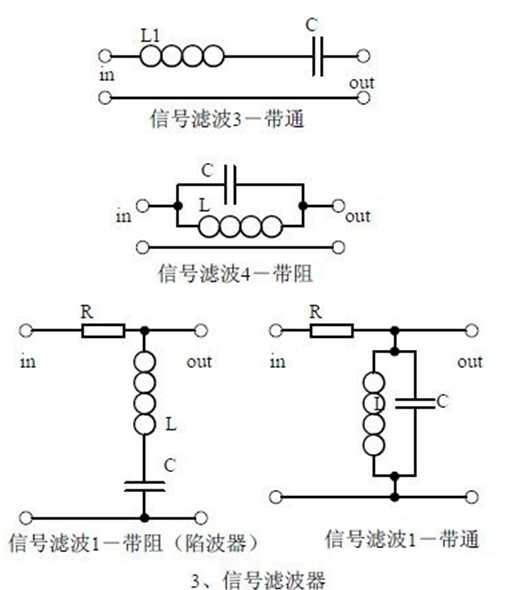

三、信号滤波器

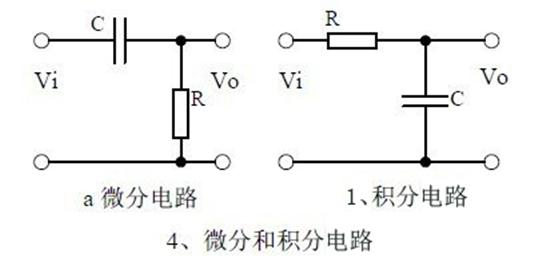

四、微分和积分电路

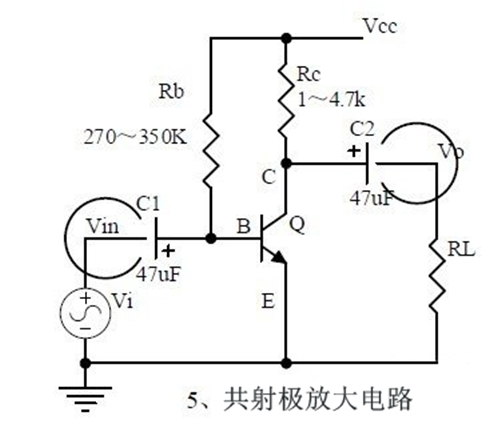

五、共射极放大电路

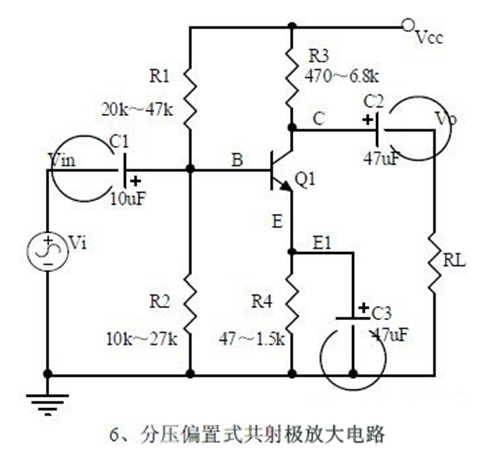

六、分压偏置式共射极放大电路

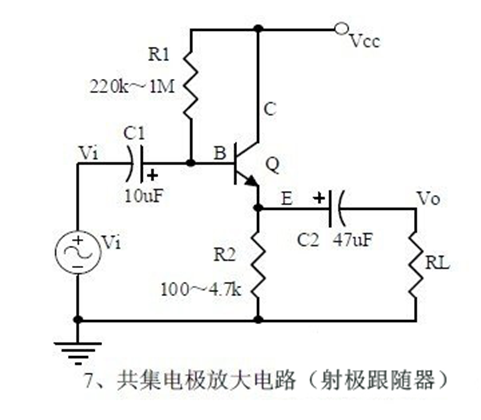

七、共集电极放大电路（射极跟随器）

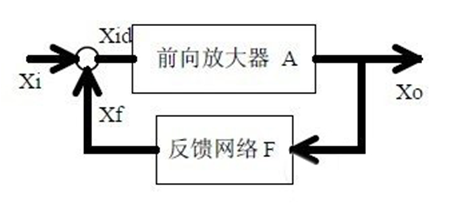

八、电路反馈框图

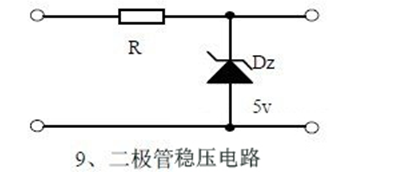

九、二极管稳压电路

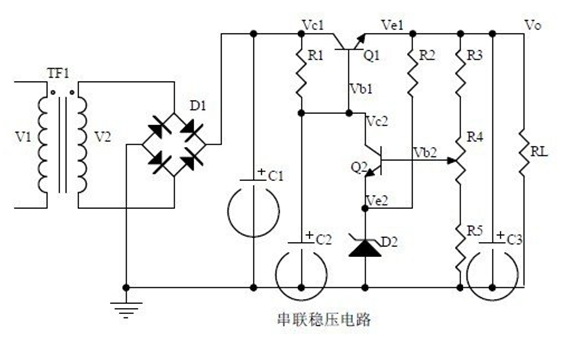

十、串联稳压电源

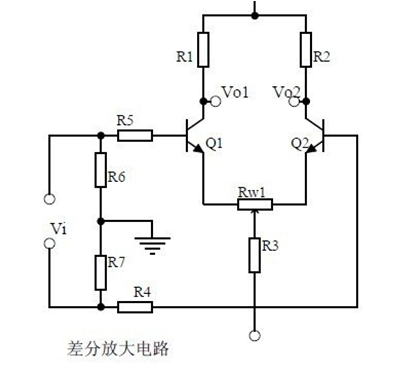

十一、差分放大电路

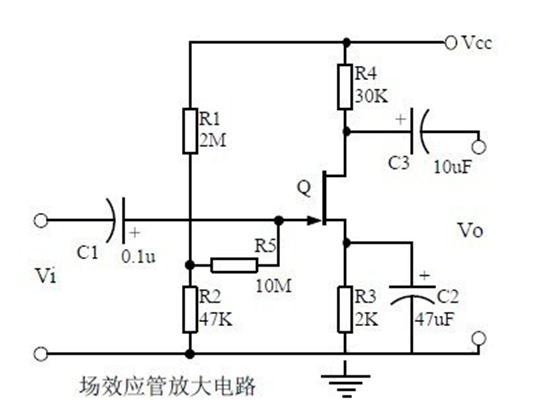

十二、场效应管放大电路

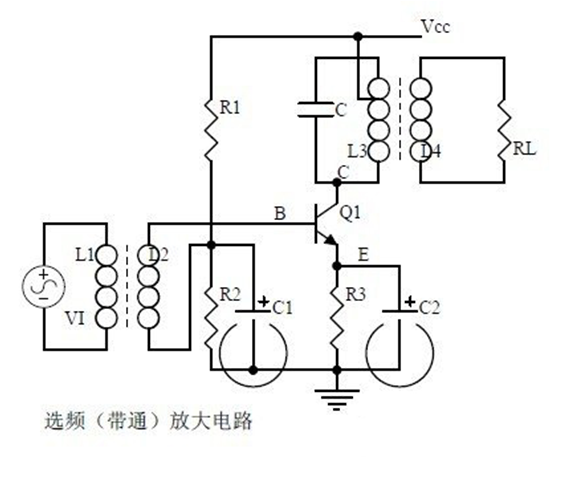

十三、选频（带通）放大电路

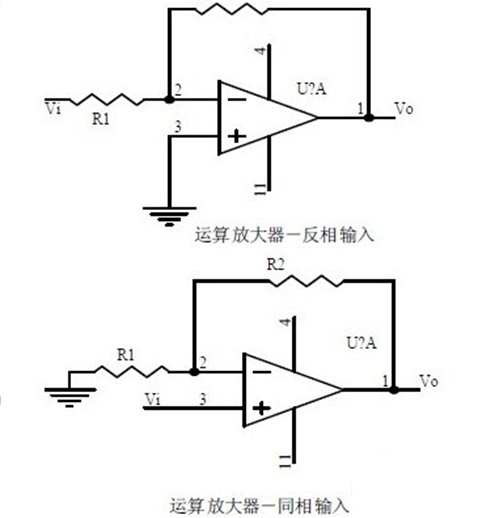

十四、运算放大电路

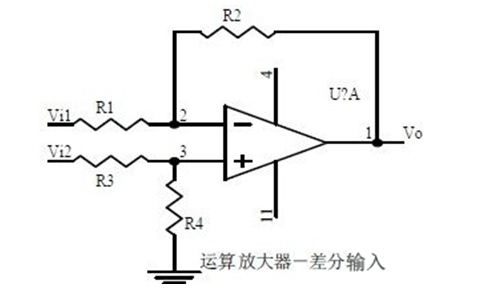

十五、差分输入运算放大电路

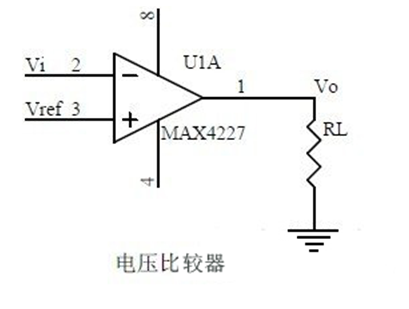

十六、电压比较电路

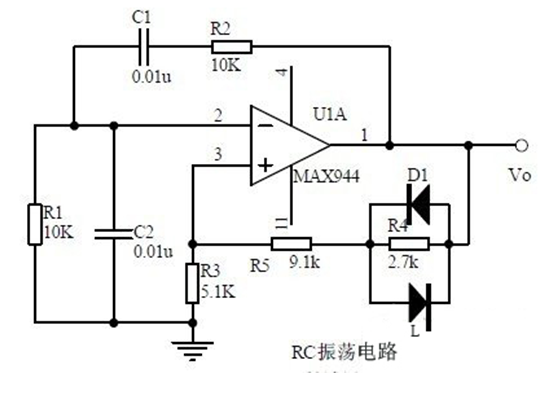

十七、RC振荡电路

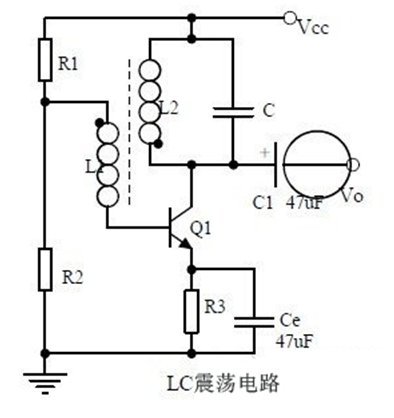

十八、LC振荡电路

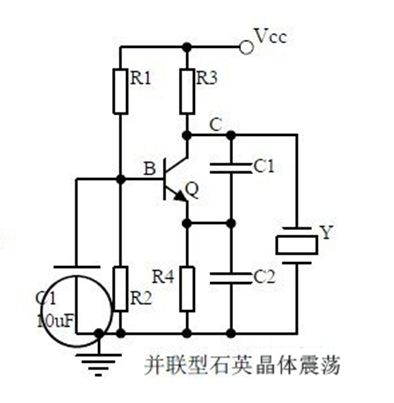

十九、石英晶体振荡电路

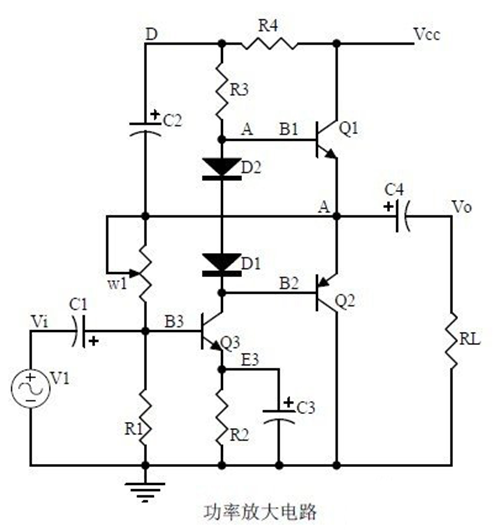

二十、功率放大电路
