FTU应用

方案描述:

    面向电力监控、医疗控制的应用场合需要高隔离的DC-DC转换器,随着产品越来越智能,可扩展的负载种类越多,其功率也相应增大,而市场上达到3000VAC高隔离的产品一般在10W以内,此次金升阳在全球率先推出20W 3000VAC高隔离产品,弥补了市场空白。



供电方式:

    DTU、FTU和TTU正常情况下通过一个AC-DC从市电取电给整个系统供电,同时给电池充电,当市电断电时,自动切换开关随快速完成从主电源切换到辅助电池供电模式,即通过电池给DC-DC(这里为金升阳的URF4805LP-20W),因为常见的电池有24V和48V两种,因此DC-DC需兼容24V&48V两种。同时因此市电长期在给蓄电池充电,浪涌等干扰容易从电池耦合到控制系统,因此需要较高的隔离,这里为3000VAC。


方案特点:

1)18-75V输入,满足2节(12V*2)24V蓄电池和4节(12V*4)48V电池供电需求

2)隔离电压3000VAC,可隔离蓄电池充电侧引入的干扰

3)工作温度-40度-85度

4)高效率

5)EMC满足IEC/EN61000要求,裸机满足CISPR22/EN55022 CLASS A

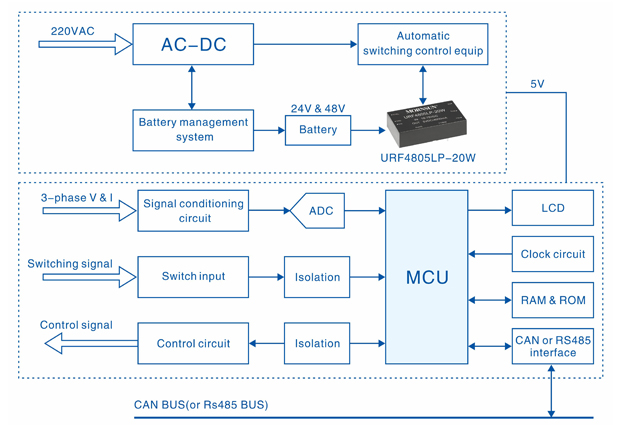

方案框图
