户外型拉远站基站智能动环监控单元（FSU）电源应用方案

   4G时代，为了延伸信号的覆盖，基站的建设成了重点工作，且4G网络相比于3G、2G网络频段更高，正是由于其这一特点，其站址数量需要在原有基础上增建一倍以上。拉远站一般选址在人口相对集中的区域（小区等）与宏站配合，主要安装在电线杆上或者建筑物顶端。
一、基站智能动环监控系统
   基站基站智能动环监控单元Field Supervision Unit（FSU）是由若干监控模块和其它辅助设备组成的，直接面向基站内设备、传感器等进行数据采集、处理的监控子系统，包含采样、数据处理、数据中继等功能。

图1  拉远站基站智能监控系统框架图
二、FSU电源应用方案
  1、电源要求
a）输入方式
  1)220/240V型：220V AC/240VDC，单路输入，同时应具有直流防反接保护电路设计。
  2)48V型：-48V DC，单路输入。
b）应设置相应的输入电源指示灯。
c）工作电压： 220V AC/240V DC（165 V~288 V）、－48V DC（－60VDC~－40VDC）
d）功率：常规待机功率≤10W，输入电源总功率≥15W，12V输出功率≥5W。
FSU应具备断电后通信能力，断电后至少工作10分钟，将信号上传至监控中心。

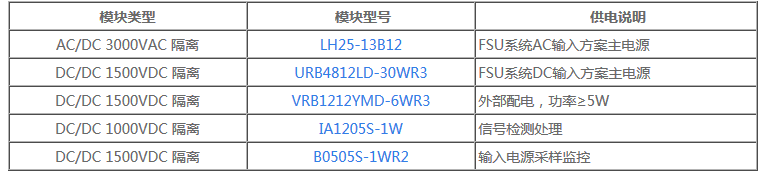

三、电源解决方案推荐
1、AC-DC方案推荐主电源使用LH25-13B12产品（输入范围85~305VAC），满足温度降额需求，且能满足5Ah电池充电。
2、12V输出功率≥5W，外部配电，建议选用隔离模块VRB1212YMD-6WR3；
3、信号检测处理，选用隔离稳压双路输出的IA1205S-1W；

4、对输入电源采样监控，建议选用隔离模块B0505S-1WR2；控制电路供电可以不用隔离直接通过BUCK电路降压到5V即可。


四、应用注意事项
  鉴于拉远站安装在室外，且为电线杆或者建筑物顶端，
从可靠性方面考虑，建议客户加入输入EMC防护电路。
户外应用的EMC特别需求：
浪涌（冲击）抗干扰度要求（SURGE），
电源口满足波形1.2/50µs（8/20µs）正负极各5次，
差模/共模5KA要求。
防雷电路参照如下：
